リンナイ給湯器部品の正規注文と在庫・納期

2025年10月22日 [比較・選び方]

リンナイ給湯器部品の選定から正規品の注文方法までを網羅します。型番や互換の見方を起点に、号数やガス種、設置形式、エコジョーズ対応の有無を正しく判定し、在庫と納期を読み解く実務手順を整理しました。非公式互換や中古流用を避け、安全と適合を最優先とする前提で解説します。

リンナイ給湯器部品の型番と互換可否の確認手順
号数・ガス種・設置形式・機能の適合ポイント
正規品の注文フローと在庫・納期の考え方
エラー・症状から部品要否を判断する基本

リンナイ給湯器部品の基礎

この件に関する総合的な情報は、給湯器三方弁の故障症状と交換費用の全知識で詳しく解説しています。

型番の見方と互換の基礎
旧品番から後継を探す
号数とガス種の選び方
設置形式とPS・屋外判定
エコジョーズ対応の確認
暖房機能付きかの見分け方
主要部品の名称と役割

型番の見方と互換の基礎

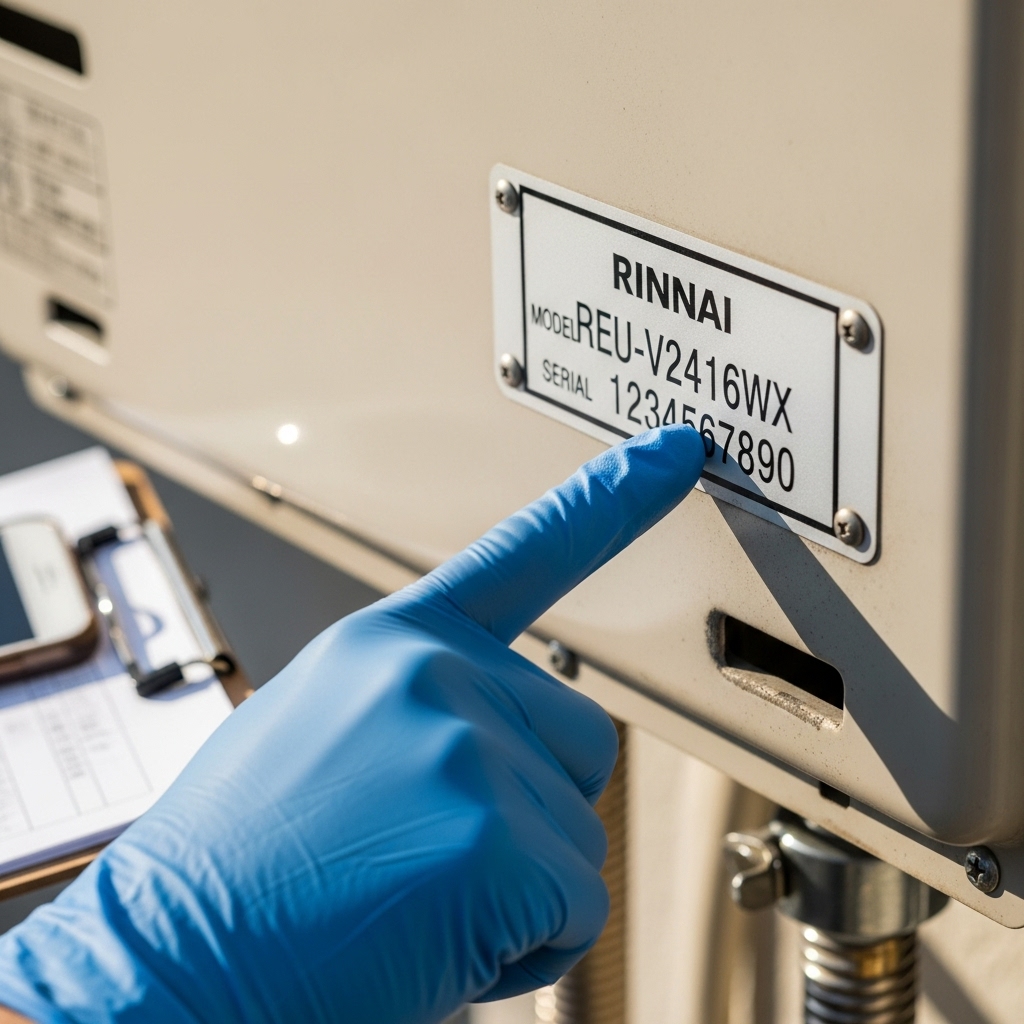

部品選定は「銘板の読み取り」が出発点です。リンナイの本体には、シリーズ記号（例：RUF／RUX 等）、能力（16・20・24号など）、ガス種記号（都市ガス／LP）、設置区分（屋外壁掛・PS・FF 等）、機能記号（給湯専用・オート・フルオート・暖房対応など）が組み合わさった型式表示が付与されています。これらの記号は部品手配時の検索キーであり、一文字違いでも部品が非互換となるケースが少なくありません。特に能力値とガス種記号、設置区分は熱交換器・バーナー・排気部材・金具類に直結するため、末尾記号まで厳密に突き合わせます。

実務では、本体「型式」と「製造番号（製造年月）」、併用している「リモコン型番（台所・浴室）」をセットで控えるのが鉄則です。製造時期が跨がると、同一シリーズでもマイナーチェンジにより部品品番が変更されていることがあり、旧ロット用と新ロット用で互換が分かれる場合があります。また、同じ名称でも位置や系統が異なる部位が存在するため、分解図（展開図）での位置特定と部品番号の併記が有効です。設置写真（全景・銘板・配管周り・排気部）を撮影し、寸法や離隔条件をメモしておくと、取扱店やサポートとの照合が迅速になります。

互換判断は「本体側の仕様が部品の仕様を規定する」という原則で考えます。見た目が似ていても、材質・口径・センサ定数・耐熱条件が異なれば安全性や耐久性、性能が確保できません。特にガス・燃焼・排気・制御（電装）に関わる部品は、取付後に燃焼調整や気密確認、排気経路確認が必要となることが多く、自己判断での流用品や非公式互換の採用はリスクが高いと理解してください。最終的には、型式・製造番号・設置形式・ガス種・必要部品名（分解図番号）を明示し、正規ルートで品番を特定してから発注するのが安全かつ確実です。

旧品番から後継を探す

供給終了で同一部品が入手できない場合は、メーカーが定めた「後継（代替）部品」に置き換えます。後継部品は安全性・適合性を担保するため、材質・形状・電気的特性・取付金具・付属配線が変更されることがあります。外観や寸法が変わっても、同梱の金具やスペーサ、ハーネスを用いて正しく据え付ければ性能は同等以上となる設計が一般的です。ゆえに、見た目一致よりも適合保証のある正式な置換関係を優先する姿勢が重要です。

実務手順としては、手元の旧品番を起点に、正規取扱店やメーカーの部品検索で「置換履歴（旧→新）」を追い、現行の支給品番を確定します。過去に複数回置換が行われている場合、途中世代の中間品番は既に打切りで、最終置換先のみ供給されるケースが多く見られます。取り付け要領が旧形状と異なるときは、同梱の取扱説明書・据付説明書に従った手順を採用し、必要に応じて周辺部材（パッキン・Oリング・ビス・シール材）も同時更新して再漏えい・再不良を予防します。

注意点として、市場流通の独自互換表や中古部品の流用は、材質劣化や規格不一致、メーカー保証の失効につながる恐れがあります。特に保安系（燃焼・排気・ガス通路）や制御系は、設計定数の微差が着火性・燃焼安定・排気抵抗・異常検知に影響し、結果としてエラー頻発や安全装置の作動を誘発することがあります。置換の是非が判断できない場合は、旧品番・本体型式・設置写真を揃え、正規窓口に確認してから手配するのが堅実です。

号数とガス種の選び方

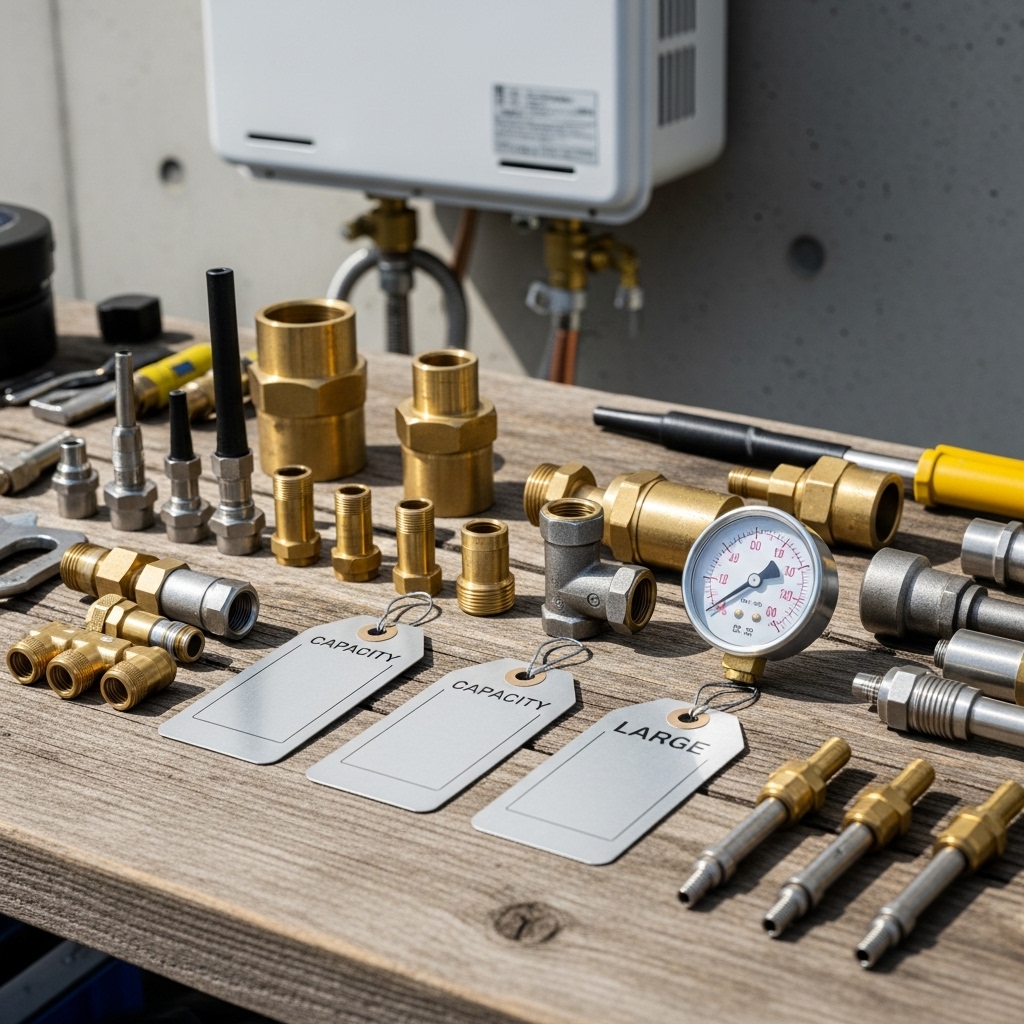

給湯器の「号数（能力）」と「ガス種（都市ガス／LP）」は、多くの主要部品の互換性を左右する最重要パラメータです。熱交換器やバーナー、ガス比例弁、点火関連、フローセンサ、そして排気部材まで、能力や燃料特性に合わせて設計されています。例えば同シリーズでも16号と24号では熱量・一次空気量・ノズル口径・制御レンジが異なるため、号数違いの部品は基本的に非互換と考えます。また、都市ガス（13A等）とLPガスでは発熱量や空気比が異なり、ガス通路・噴射孔・制御マップが専用化されています。見た目が同一でも、ガス種違いの部品流用は厳禁です。

選定手順はシンプルで、①本体型式から号数とガス種を確定、②分解図で対象部位の部品番号を特定、③必要に応じて設置形式（PS・屋外壁掛・FF/FE）やエコジョーズの有無を加味、④注文時に号数・ガス種・設置形式を再確認、という流れが基本となります。リモコンや外装・配線でも、年式や機能差（オート／フルオート、暖房対応）により品番が分かれることがあるため、末尾記号の相違に注意します。現場では、混合水栓側の不具合や配管抵抗、着火遅れを「能力不足」と誤認することがあるため、水圧・流量・フィルタ詰まり・ガス圧・排気抵抗など周辺条件を先に点検し、能力・ガス種の適合確認と併せて総合判断するのが望ましい対応です。一次情報の参照先としては、メーカーの修理・部品窓口で公開される案内や型式別資料が有用です（例：リンナイ公式の案内ページ）。

設置形式とPS・屋外判定

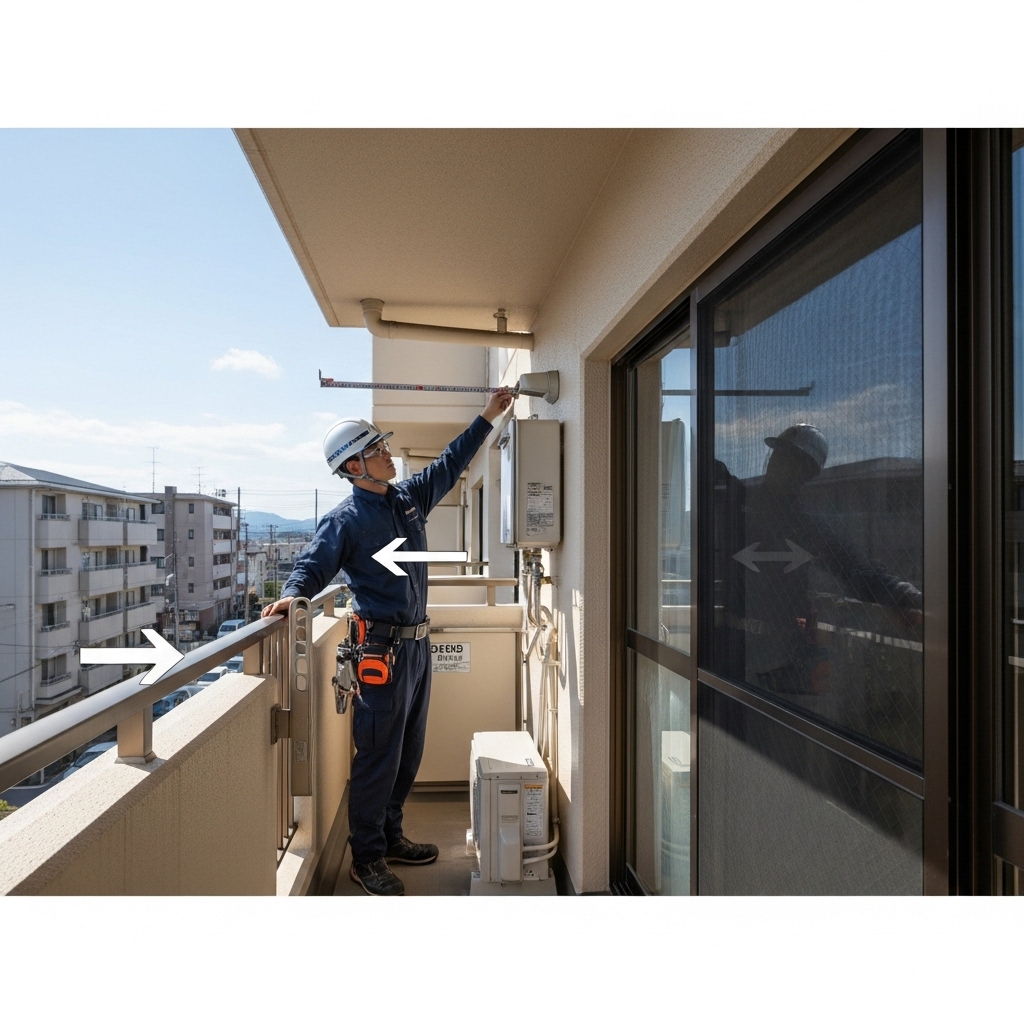

設置形式の誤判定は、排気部材・固定金具・化粧カバー・配管カバーなど周辺部品の選定ミスに直結します。給湯器の設置は大きく、屋外壁掛（ベランダ含む）、PS（パイプスペース）内、屋内設置（強制排気：FF/FE）に分かれ、それぞれで必要となる排気トップや延長管、固定プレート、据置台の仕様が異なります。PS内は防火区画や点検口の有効寸法、排気の導出方向（前方・上方・側方）に制約が多く、外観が似ていてもPS専用品番でなければ適合しないケースが頻発します。屋外壁掛はアンカー位置、背面クリアランス、上方障害物の有無に応じて排気トップ形状（上方・前方）や延長部材の有無を判断します。ベランダは手すり・天井・側壁との離隔により排気の回り込みが起きやすく、延長や偏向部材の選定が重要です。

実務では、①設置場所の全景写真（正面・側面・上方）②排気の向きと近接障害物の距離③PSの場合は開口寸法・奥行・点検口サイズ④固定下地の材質（コンクリート・ALC・木下地）を採寸・記録し、部品表の「設置区分」欄と突き合わせます。排気延長は合計長・曲がり回数に上限があり、規定を超えると燃焼不良や異常停止の原因となるため、延長可能長と付属金具の同時手配を忘れないでください。既設から形式を変える（例：PS→屋外壁掛）場合、配管引き回しや取付穴の追加・補修が必要で、換気・排気の要件も変化します。部品だけでの対応が難しいと判明した段階で、機器本体の設置方式見直しや専門業者の現地確認を前提に計画を再構成する方が安全です。

なお、屋内設置のFF/FEタイプは給排気筒や貫通部材、端末金具の組み合わせが厳密に定義されます。外径・差し込み長・勾配・断熱の要件を満たさないと結露逆流や排気漏れのリスクがあり、純正の系統部材で規定通りに組むことが原則です。現場で見た目が合うからといって異メーカー・異機種の筒を流用するのは禁物です。最終確認として、据付説明書の「離隔・給排気・固定条件」のページと照合し、部材記号と数量、延長合計をチェックリスト化してから発注するとミスが減ります。

エコジョーズ対応の確認

潜熱回収式であるエコジョーズは、燃焼排気中の水蒸気を凝縮させて熱を回収する構造上、ドレン水（凝縮水）の処理が必須です。このため、ドレンホース・ドレン配管部材・中和器（機種により内蔵/外付）・専用排気トップ等が非エコ機と異なる点に注意します。エコ機かどうかの判定は、銘板の型式記号や外観（ドレン口の有無）、取扱説明書の仕様欄で行い、部品選定時は「エコ対応品番」かどうかを必ず確認します。排気トップも、凝縮水の滴下や逆風時の排気抵抗を考慮した構造になっているため、非エコ機用トップの流用は不可が原則です。

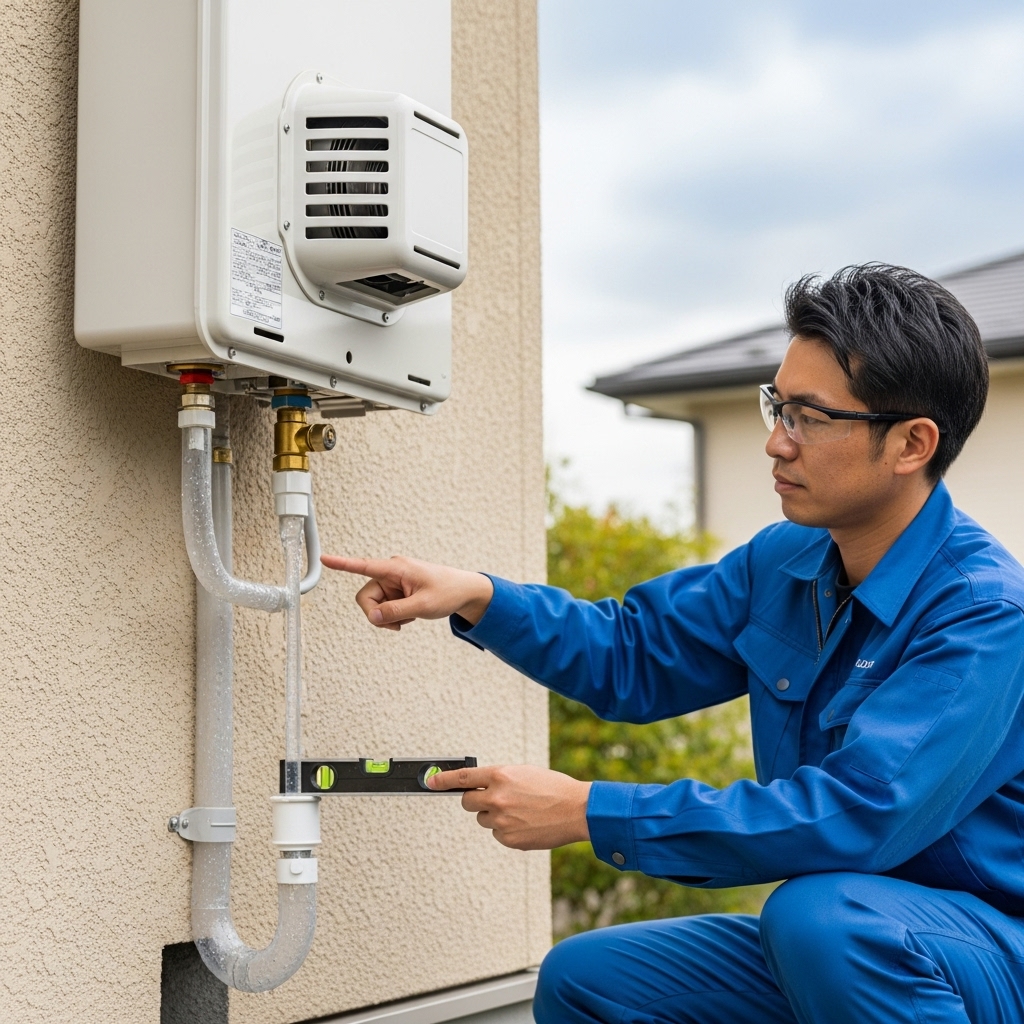

ドレン配管は凍結・逆勾配・ゴミ詰まりで停止要因になりやすく、部材手配時点でルート・勾配・断熱を設計しておくと故障予防に有効です。屋外ルートでは保温材・防水テープ・固定金具、屋内ルートでは排水接続部材や結露対策（断熱スリーブ等）を同時手配します。中和器は消耗品要素を持つため、更新時期の目安や点検手順を据付説明書で確認し、必要に応じて交換カートリッジやOリングを同梱しておくと再訪を防げます。さらに、排気延長を伴う場合は結露量が増えるため、延長長と排気抵抗の両面から適合可否を評価します。既設機からの部品流用は形状が合っても性能が保証されないケースが多いため、「エコ機専用品番」の有無で最終判断するのが確実です。

ドレンの排出先が確保できない現場では、ポンプアップや床排水の新設等の付帯工事が必要になる場合があります。部品だけで解決しようとせず、配管経路・凍結環境・周辺設備（雨樋・桝・排水立て管）との取り合いを現調で確認し、必要なら施工計画を見直します。仕様の参照や窓口案内はメーカーの公開資料が有用で、品番確定後も施工条件に不明点が残る場合は、案内に従ってサポートへ照会してから発注するのが安全です。

暖房機能付きかの見分け方

給湯器には「給湯専用」「オート」「フルオート」に加え、床暖房や浴室暖房乾燥を制御できる暖房機能付きの系統があります。暖房対応の有無は、循環回路・三方弁・熱交換器（二次側）・ポンプ・ヘッダー・熱動弁・安全弁など多くの部材構成に影響し、非暖房機と暖房機では部品品番が大きく異なるのが一般的です。型式記号で暖房対応を示す識別が付くほか、配管本数（暖房往/還の追加）やリモコンの機能メニュー（暖房温度・タイマー等）でも見分けられます。発注前には、銘板と施工時の写真、器具下部の配管本数・ラベル表示を確認し、暖房系統の有無を確定させます。

暖房系統がある場合、周辺機器（床暖房ヘッダー、浴室暖房乾燥機、混合弁、ルームサーモ等）との接続部材もセットで必要になります。ヘッダー側の口径・配列、熱動弁の電気定格、戻り温度センサの型式など、周辺機器の仕様に合わせた部材選定が欠かせません。誤って非対応の弁やセンサを組み合わせると、暖まりにくい・エラー停止・循環不良などの症状が発生します。改修現場では、既存の暖房回路にスラッジ（鉄錆）が蓄積していることがあり、新品の弁・ポンプ・熱交換器にダメージを与えかねません。必要に応じて洗浄・フィルター・不凍液の更新を同時に計画し、初期不良と誤認されるトラブルを未然に防ぎます。

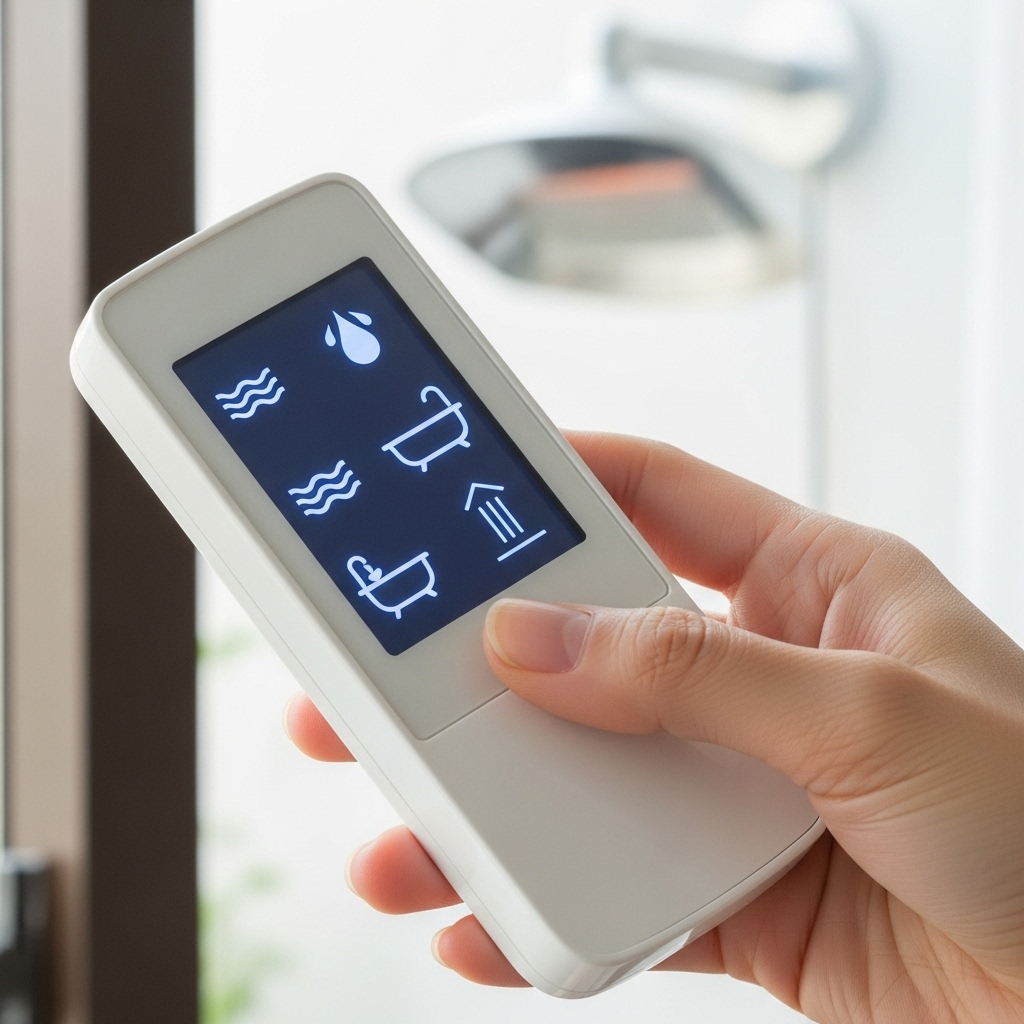

制御面では、暖房対応機はリモコン側の機能差が大きく、操作系の後継リモコンも品番が分かれます。リモコン交換のみを行う場合でも、暖房メニューが必要なら対応リモコンの指定が必須です。さらに、暖房回路には熱膨張や空気噛みを考慮したエア抜き・補水・圧力管理が必要で、部品交換後の試運転手順（ポンプエア抜き、流量・温度確認、リークチェック）を遵守しないと性能が出ません。見積段階で、給湯のみの修理か、暖房も含めた系統整備かを切り分け、必要部材と作業時間を見積りに反映させると、後工程の変更や手直しが減ります。

主要部品の名称と役割

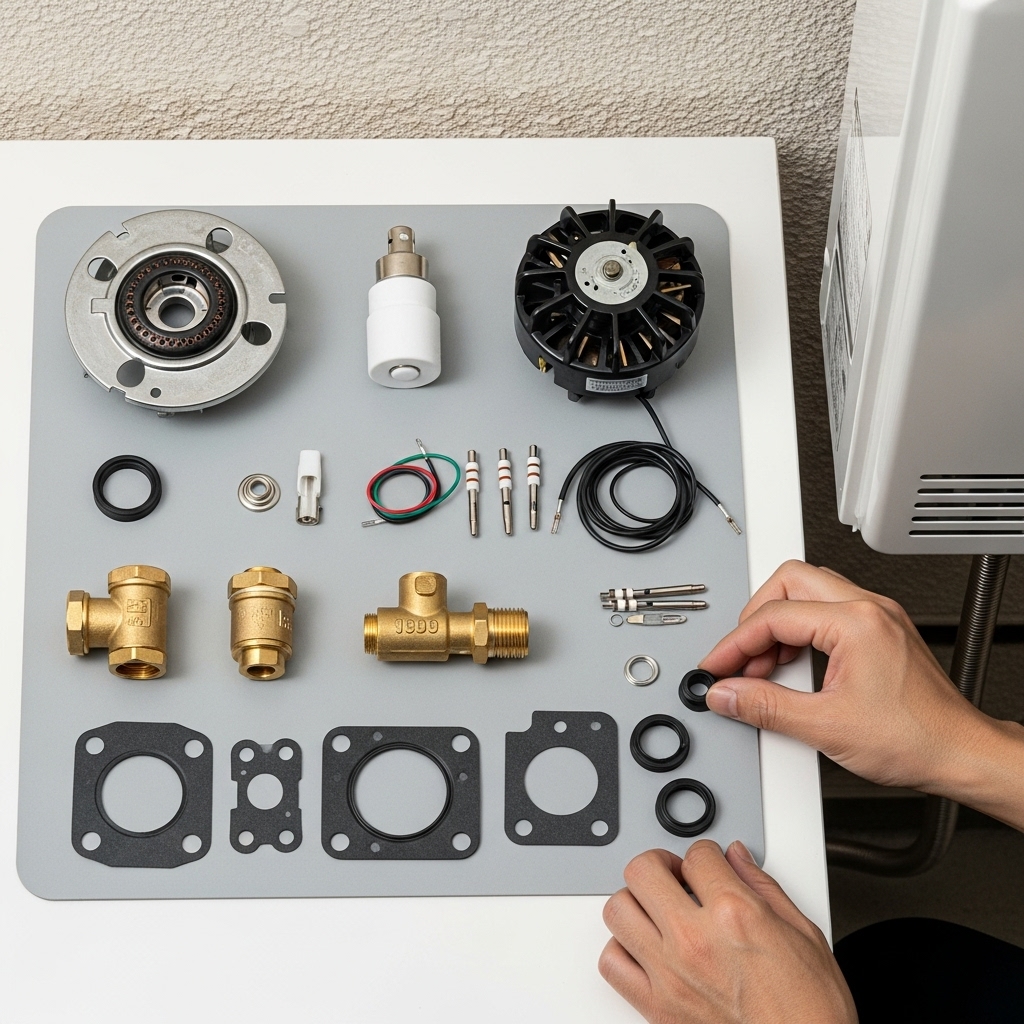

リンナイ給湯器の主要部品は大きく「燃焼・燃料系」「水路・熱交換系」「制御・安全監視系」「外装・付帯系」に分けられます。燃焼・燃料系にはバーナー、点火プラグ（イグナイタ）、フレームロッド（炎検知棒）、ガス比例弁・電磁弁、ファンモーター（給気／送風）が含まれ、着火性・燃焼安定・排気量の制御を担います。水路・熱交換系は給湯熱交換器、風呂（追い焚き）熱交換器、水量サーボ、バイパスサーボ、三方弁、循環ポンプ（暖房対応機）などで構成され、流量と温度の応答を最適化します。制御・安全監視系はサーミスタ（出湯・給水・熱交換器・環境など）、圧力・風圧スイッチ、フローセンサ、基板（制御ユニット）、温度ヒューズ等からなり、温度・流量・燃焼状態や異常を検知し停止・保護を行います。外装・付帯系には排気トップ・延長管、配管カバー、据置台、PS金具、凍結防止ヒーター、パッキン・Oリング、ストレーナ（フィルタ）やリモコン（台所・浴室）が含まれます。名称が似ていても系統が異なる部位（例：給湯側と風呂側の熱交換器、各位置のサーミスタなど）があるため、分解図で位置番号と部品記号を必ず紐づけて特定します。交換検討時は、同時に劣化しやすい消耗品（パッキン・Oリング・フィルタ）をセットで更新すると再漏えい・再トラブルの予防につながります。さらに、電装系は端子形状・ハーネス長・固定爪形状の違いで互換性が分かれることがあるため、品番末尾の枝番まで一致させる意識が重要です。

お湯が出ない原因整理

「お湯が出ない／温度が上がらない」は複合的な要因が絡むことが多く、部品を即断で交換するよりも系統別の切り分けが有効です。まず外因として、停電・ブレーカー・コンセントの不良、ガス元栓閉やガスメーター遮断、給水止水栓閉、凍結、リモコン主電源OFF、混合水栓側のサーモ不良、シャワーヘッドの目詰まり等を除外します。そのうえで機器側を「燃焼が開始しない」「着火するが途中消火」「温度が不安定」「湯量不足」に分けます。燃焼が開始しない場合は、点火系（点火プラグ・フレームロッド）、ガス比例弁の開度制御、風圧スイッチ・ファンモーターによる給排気成立、フローセンサの流量検知などを順に確認します。途中消火は、排気抵抗過大・延長過多・吸気閉塞、熱交換器スケール蓄積による過熱検知、ドレン詰まり（エコ機）、サーミスタ異常、ガス圧変動が疑われます。温度不安定は流量変動（節水器具・二口同時使用）やバイパスサーボ作動不良、混合水栓側の温調特性が主因となりがちです。湯量不足はストレーナ詰まり・水量サーボ不良・配管抵抗の増大が典型です。いずれも、症状と環境要因の因果（外気温、使用時間帯、水圧、他機器同時使用）をメモして点検手順書に沿って数値で確認すると、無駄な部品交換を避けられます。安全に関わる燃焼・ガス・排気の分解は有資格者を前提とし、DIYは止水・清掃レベルに留めるのが基本です。

エラーコードと見方

エラーコードは不具合箇所の推定に有効ですが、コード＝単一部品の断定ではありません。同じコードでも、配線接触不良・コネクタ腐食・結露・電源電圧低下・設置条件不適合など複数の背景があり得ます。確認手順は、①コード発生のタイミング（点火直後／加熱中／追い焚き時／暖房運転時）と環境条件（外気温・風向・同時使用）、②再現性（常時・間欠・特定操作時）、③関連ログ（最新履歴、警告表示）、④視認点検（配管漏れ・煤・錆・白化・ドレン滞留）、⑤電気計測（抵抗値・電圧・導通）、⑥流量・ガス圧・排気負荷の実測、の順で行うのが合理的です。燃焼不成立系のコードであれば点火プラグのギャップやフレームロッドの汚れ、ガス比例弁の作動音、ファンモーター回転と風圧スイッチの導通をチェックします。過熱・温度異常のコードでは、サーミスタの定数確認と熱交換器のスケール付着、バイパスサーボの固着、循環流量不足を疑います。排気・給気系の警報は、延長合計・曲がり数・端末トップの詰まり、設置周囲の閉塞を見直します。復旧後は必ず試運転を実施し、出湯温度と流量、燃焼安定、ドレン排出、リークの有無を記録して再発防止に役立てます。部品交換を選択するのは、測定結果と症状の整合が取れた段階が目安で、測定不能な安全系はメーカー修理の判断を優先します。

部品交換の目安と費用

部品交換の判断は「安全・法令適合の維持」「再発予防」「費用対効果」の三点で評価します。まず安全直結の系統（ガス・燃焼・排気・電装保護）は、異常の放置が事故や機器損傷につながるため、点検値が規定外なら優先的に交換・修理します。代表的な消耗・経年の目安として、パッキン・Oリングは開閉や温冷サイクルで硬化・圧縮永久歪みが進むため、漏れ跡・白化・ひび割れがあれば即交換、年数では5〜10年を目安に同時更新する計画が有効です。フィルター（ストレーナ）は目詰まりが性能を直撃するため、定期清掃の上で樹脂枠の劣化や網破れがあれば更新します。点火プラグはギャップ摩耗・汚れ・クラックで着火不良を招き、フレームロッドの酸化被膜やスス付着は炎検知感度を落とします。これらは清掃・再調整で回復する場合もありますが、再発や寸法限界を超えた場合は交換が合理的です。一方、熱交換器は水質・運転条件により寿命差が大きく、スケール堆積や腐食、漏水、過熱停止の多発が顕著なら更新が候補になります。ファンモーターは異音・振動・回転数不良、ガス比例弁は出力追従の不安定や開度異常が兆候です。制御基板は通電環境（サージ・湿気）に影響され、リレー焼損や腐食痕、コンデンサ劣化が見られたら予防交換を検討します。

費用の考え方は「部品代＋工賃＋出張・諸経費」。同時作業の効率を高めるため、分解重複の大きい部位はセット更新が総費用を抑えます（例：循環ポンプ交換時にパッキン・Oリングと周辺継手も同時交換）。また、古い機種では補修用部品の供給終了が近づくため、部品代の高騰・納期長期化を織り込み、本体更新の費用対効果（省エネ・保証・将来維持費）も比較します。修理が複数系統にまたがる、あるいは熱交換器＋基板＋ファン等の高額部品が重なるケースでは、総額が本体更新に接近・逆転することが珍しくありません。見積では、症状の再現性、測定値、交換範囲、使用環境（凍結・硬水・潮風等）を明示し、部品在庫・納期の不確実性も事前共有します。なお、補修用部品の保有期間は一般に一定年数の目安が設けられていますが、保有期間内でも在庫が尽きる場合があるため、可否判断は早めに行いましょう。一次情報はメーカー公式の案内が基準です（参考：リンナイ公式の修理・部品案内）。

自分で交換できる部品

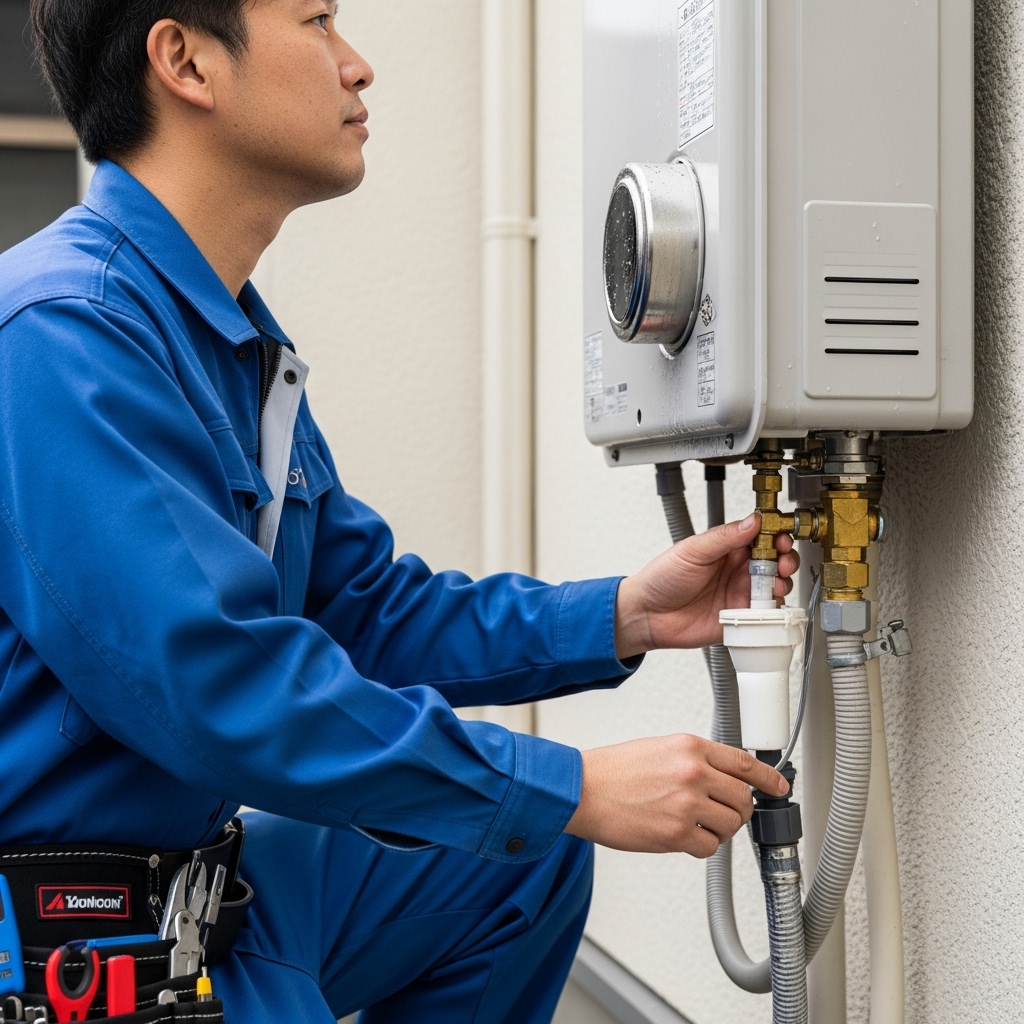

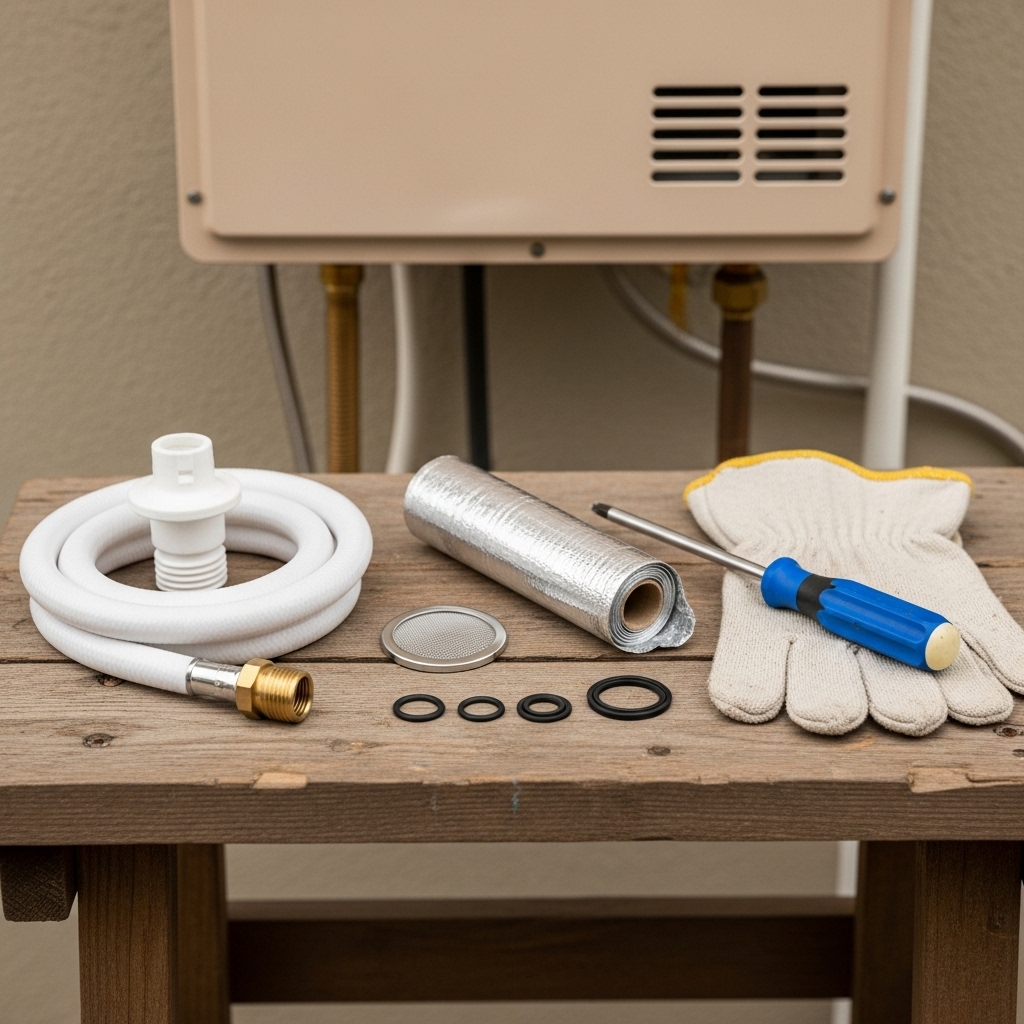

DIY可否の判定軸は「止水・通電停止のみで安全に完結するか」「燃焼・排気・ガス・電装に触れないか」です。一般にユーザーが自己対応しやすいのは、ストレーナの清掃・交換、シャワーヘッドや節水部材の更新、ドレンホースの交換（接続と勾配が単純な範囲）、外装の化粧カバー、配管保温材の巻替え、対応リモコンへの後継置換などです。これらは基本工具で対応でき、作業後の漏水・作動確認も容易です。ただし、ドレン系は逆勾配・凍結・詰まりで運転停止を誘発しやすく、屋外露出部では断熱材と防水テープ、固定金具を併せて整える必要があります。リモコン交換も、対応表に基づく品番指定と配線極性・結線ミス防止、通信エラーのリセット手順の理解が前提です。

DIYで避けるべき領域は明確です。ガス比例弁や電磁弁、バーナー、ファンモーター、燃焼室、排気トップと延長管、基板・配線ハーネス、温度ヒューズや安全弁など、保安や適合確認が必要な部位は有資格者の作業範囲です。たとえば排気延長は規定の合計長・曲がり数・勾配・端末位置が厳密に定められており、誤施工は不完全燃焼や結露逆流の原因となります。水路系でも、三方弁や循環ポンプの交換はシール・トルク・エア抜き・リーク試験が必要で、暖房回路では圧力管理・不凍液の取扱い・スラッジ対策が欠かせません。さらに、分解過程で劣化継手が破断し追加工事が必要になることもあります。DIYを選ぶ場合は、①取扱説明書の該当手順、②必要工具と消耗材（パッキン、シール材、結束、保温材）、③終了後の確認項目（漏水、出湯温度・流量、ドレン排出、表示・エラー履歴）を事前に整理し、少しでも不安があれば作業を中止し専門業者に引き継ぐのが安全です。写真記録を残すと、相談時の状況共有が円滑になります。

正規品の注文と在庫確認

正規部品の手配は「メーカー公式販売・正規取扱店・メーカー修理」のいずれかのルートが基本です。注文時に必要な情報は、本体型式・製造番号・設置形式（PS/屋外/屋内FFなど）・ガス種（都市ガス/LP）・必要部品名（分解図番号）・リモコン型番。これらを一式提示すると照合作業が迅速になります。問い合わせの前に、銘板写真、設置全景、配管・排気部、問題箇所の近接写真、寸法（離隔・開口・勾配）を用意すると、排気トップや延長管・取付金具の適合判断まで一括で進められます。在庫の見方は「流通在庫（販売店・卸）」「メーカー在庫（工場・倉庫）」「都度取寄せ（受注生産・転送）」の階層を意識し、表示語（在庫あり／お取り寄せ／僅少／供給終了）の定義が販売サイトごとに微妙に異なる点を理解しておきます。特に僅少・取寄せ表示は引当の可否が動的に変わるため、注文確定時点の在庫引当と納期（出荷予定日・到着目安）を画面または書面で確定し、控えを保存します。

在庫表示と納期の目安（一般的な例）
在庫表示	意味	想定納期	留意点
在庫あり	流通またはメーカー在庫に余裕	即日〜2営業日	拠点間移動で到着日が前後
お取り寄せ	都度手配または在庫薄	3〜10営業日	生産終了前は欠品や代替提案に移行
在庫僅少	残量少なく引当優先度に依存	1〜3週間	注文確定後のキャンセル不可条件が付く場合
供給終了	保有期間満了または生産終了	—	後継・代替品への切替や本体更新を検討

納期の考え方は、①拠点間移動の有無（メーカー倉庫→卸→販売店）、②同梱部材の可用性（ビス・パッキン・スペーサ・ハーネス等）、③季節要因（凍結期・繁忙期）、④置換部品の同梱品差（取付要領変更）、⑤検査・出荷リードタイム、で決まります。エコジョーズの排気・ドレン系、屋内FFの給排気筒などは部材点数が多く、一式揃ってから工事日を確定するのが鉄則です。追加発注が生じると工程が分断され、再訪コストや長期停止のリスクが増します。供給終了と案内された場合は、後継品番や本体更新の提案に切り替え、既設との互換・付帯工事・費用の概算をまとめて意思決定を支援します。正規品の見分けは、メーカー刻印・ラベル・同梱説明書・保証・シリアル等で行い、包装不備やラベル不整合があれば開封前に販売元へ照会します。なお、補修用部品の保有期間や修理受付のガイドラインはメーカー一次情報を参照するのが確実です（例：リンナイ公式修理・部品案内）。
