給湯器の三方弁は、給湯・ふろ・暖房など複数の流路を切り替える要の部品です。本記事では、給湯器三方弁の故障症状と交換費用を軸に、仕組みや診断の考え方、交換時の注意点までを過不足なく整理します。メーカーや機種差に左右されにくい普遍的なポイントを中心に、一次情報を尊重した慎重な表現でまとめました。

三方弁の構造と働き・配置の基本理解
湯張り不良や異音など典型的な故障症状
固着・スケール・センサー等の切り分け手順
交換手順の全体像と費用相場・依頼の勘所

給湯器の三方弁の基礎

三方弁は1つの入口と2つの出口（またはその逆）を持ち、アクチュエータで弁体位置を変えて流路を切り替えます。給湯器では「給湯⇄ふろ」「暖房⇄給湯」などの回路選択に使われます。

三方弁の基本構造と役割

三方弁は、1つの入口と2つの出口（または逆）を内部の弁体で選択的に接続し、流体の行き先を切り替える装置です。給湯器では、貯湯ユニット・プレート熱交換器・ふろ回路・暖房回路など複数の系統が存在し、運転モード（給湯、湯張り、追いだき、床暖房）に応じて適切なルートへ瞬時に切り替える必要があります。弁体はボール、スプール、ディスクなどの形式があり、耐熱・耐圧に優れた樹脂や金属で構成されます。シールにはOリングやシートが用いられ、微小な漏れや跨り流（意図しない側への流入）を抑制します。設計上は、通水抵抗を低く保ちつつ中立位置での混流を避けること、作動ストロークの再現性を確保することが重視されます。さらに、給湯器は温度・流量の変動が大きく、サーミスタ（温度センサー）や流量センサーと協調制御するため、三方弁は「迅速に動く」「止まる位置が安定する」「繰り返しに強い」という特性が不可欠です。これらが崩れると、湯温のふらつきや湯張りの遅延、追いだき不能などの実使用上のトラブルとして顕在化します。機種により、三方弁はユニット化（バルブ本体＋アクチュエータ一体）され、保守性の向上や誤組付け防止が図られています。基本構造を理解しておくことは、後述の症状の読み解きや交換判断の精度を高める基盤になります。

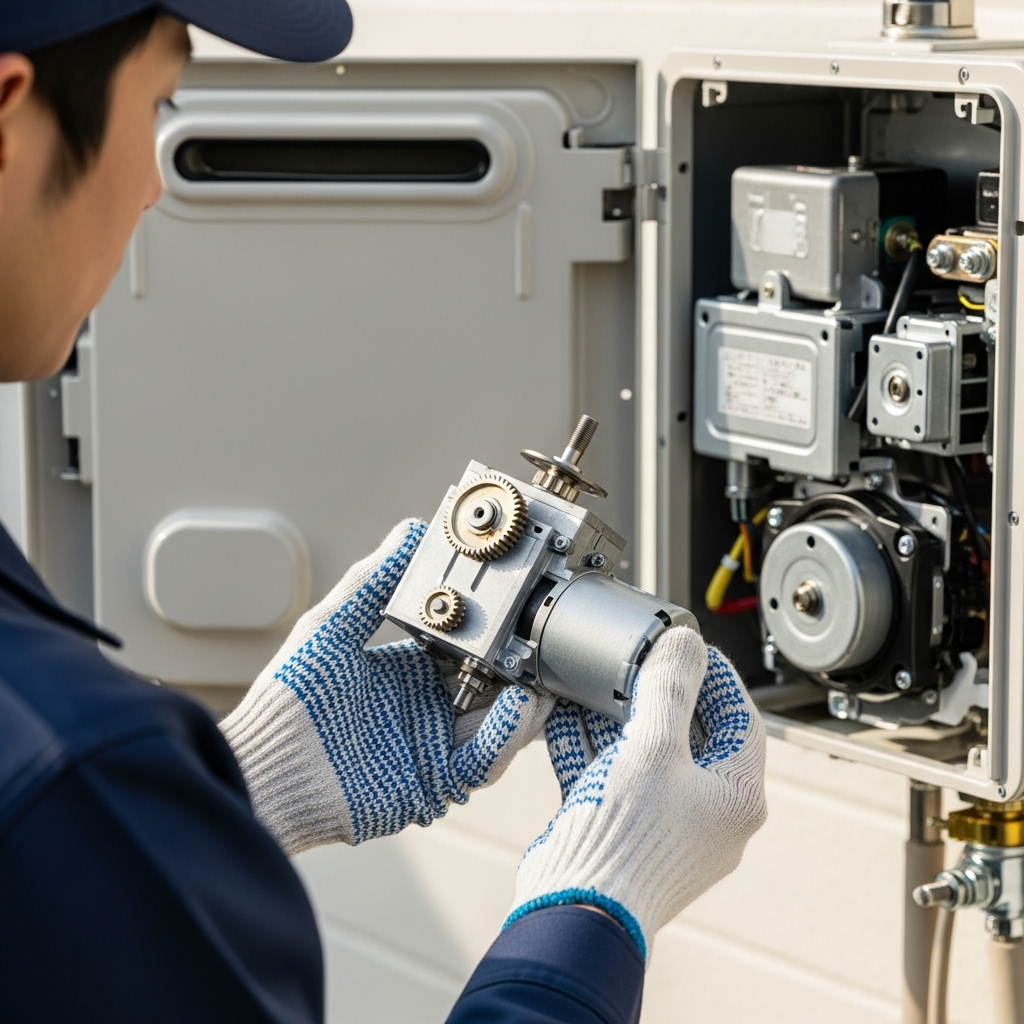

電動三方弁とアクチュエータ

三方弁を駆動するアクチュエータは、DCモーター＋減速ギアの組み合わせが主流で、基板から与えられる駆動電圧（あるいはPWM制御）に従い、一定角度または一定ストロークで弁体を動かします。位置検出はリミットスイッチ、ホール素子、可変抵抗（ポテンショメータ）などで行われ、目標位置に到達しない、あるいは過剰電流が流れると「位置異常」「駆動異常」として自己診断に記録される方式が一般的です。減速ギアは樹脂製が多く、潤滑不足や経年劣化、スケール由来の負荷増大が重なると、歯欠け・摩耗・固着が発生します。駆動側に問題がなくても、バルブ本体のシール膨潤や堆積物により作動抵抗が増えると、アクチュエータ側に過負荷がかかり異音や停止の誘因になります。したがって診断では「基板→アクチュエータ→バルブ本体」の順に信号と機械抵抗を切り分け、必要に応じて手動回動の可否や電流波形の変化を確認します。近年はユニット交換を前提にした設計が多く、分解整備よりも安全・確実に短時間で性能を回復できるメリットがあります。取扱や仕様はメーカー資料で必ず確認してください（例：リンナイ公式サポート）。

三方弁と混合弁の違い

名称が似ていますが、三方弁と混合弁は設計思想も用途も異なります。三方弁は「どちらの系統へ通すか」を切り替えるスイッチの役割で、切替速度と遮断性（遮断する側を確実に止めること）が性能の肝です。一方、混合弁は「高温水と低温水（または水）の混合比」を変えて出口温度を一定に保つ機構で、温度追従性と安定性が重要視されます。現場では、湯温の不安定や吐水温度のばらつきがあると「混合弁の不良」と誤解されがちですが、実際は三方弁の中立位置ずれや固着で流路が意図せず開き、結果的に温度が揺れるケースも少なくありません。逆に、追いだきは正常だが設定温度に到達しない、もしくは給湯のみで不安定という場合は、混合弁・温度制御系の点検を優先すべき状況もあります。さらに、逆止弁（チェックバルブ）の不具合が絡むと、系統間で逆流が起き、症状が複雑化します。診断では、どの現象が「切替不良」に起因し、どの現象が「温度調整不良」に起因するのかを分けて考え、圧力・流量・温度の時系列を観察するのが効果的です。部品手配時も、混同による誤発注を避けるため、型式・製造時期・ユニット構成の突合せを徹底しましょう。

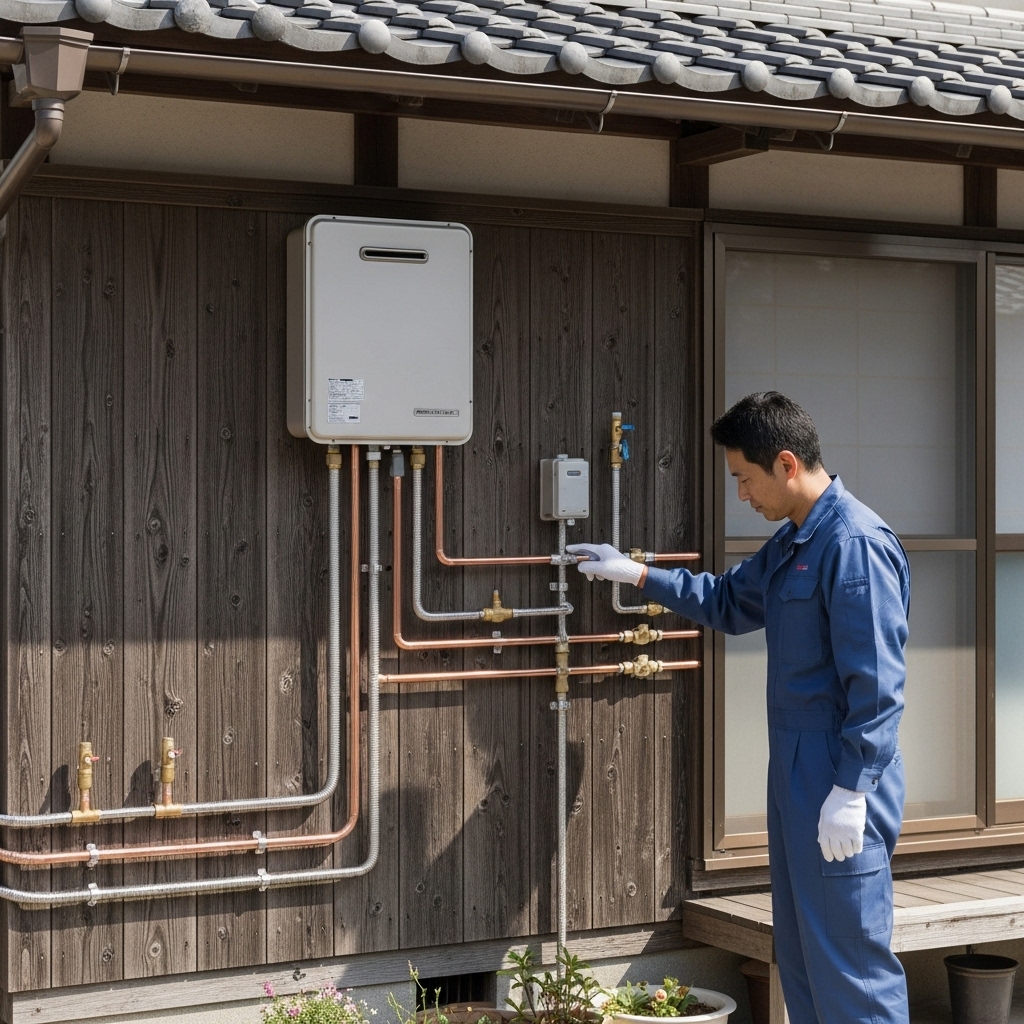

配置位置と配管流路の理解

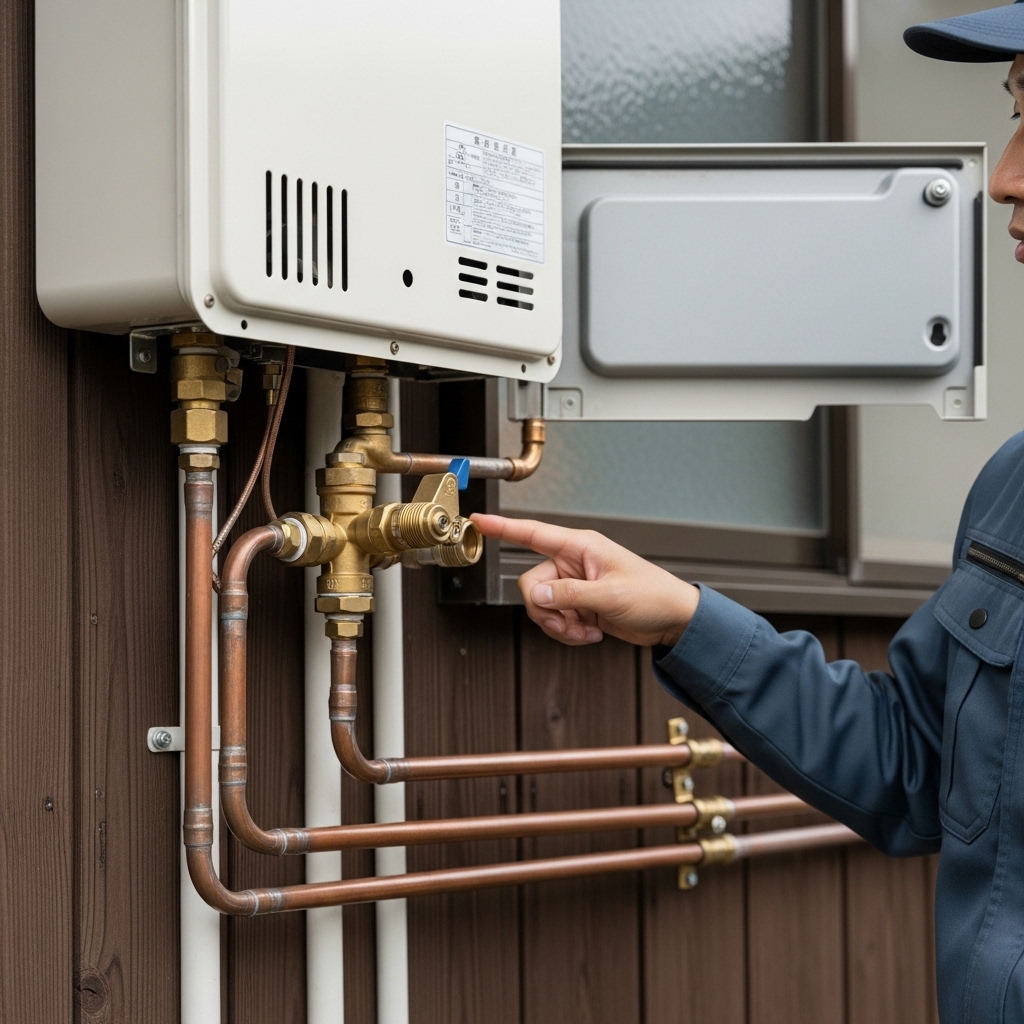

給湯器・エコキュートの三方弁は、機器内部のどこにあるかで役割の当たりがつき、診断効率が大きく変わります。一般的に、貯湯タンクを備える機種では「貯湯⇄熱交換器⇄ふろ回路」の分岐点、瞬間式では「給湯熱交換器⇄ふろ熱交換器（追いだき）⇄暖房回路」の切替点にレイアウトされます。まず循環ポンプの位置を基準に、往路・復路の向き、フィルター（ストレーナ）の設置箇所、逆止弁（チェックバルブ）の向きから流れを描き起こすと、どの切替を担う三方弁かが把握しやすくなります。湯張り時は給水→ふろへ、追いだき時はふろ往還→熱交換→ふろ復帰へ、給湯時はプレート熱交換器→蛇口系統へ、床暖時は暖房回路側へと、運転モードごとに目指す流路が異なります。配管図やサービスマニュアルが手元にない場合でも、温度の上がり方、配管の温冷、動作音の変化を同時に観察するとおおよその切替状態を推定できます。例えば、給湯運転にもかかわらずふろ往還側が温まり始めるなら、三方弁の中立位置ずれや漏れ混流が疑われます。逆に、湯張り指令でふろ側へ流れないときは、三方弁本体以外に逆止弁の固着やフィルター閉塞で流路抵抗が跳ね上がり、結果として切替に失敗しているケースも想定します。現場での取り外しに先立って、写真で配管・配線の取り回し、コネクタ色、弁軸の向き、固定ブラケットの着座位置を記録しておくと、復元時の位置ズレや配線誤接続を防げます。さらに、暖房併用機では季節により未使用回路が生じやすく、その支線上にある三方弁が固着しやすい傾向があります。定期的な暖房モード短時間運転や、オフシーズン前後の試運転で「切替が全域で成立するか」を確かめておけば、繁忙期のトラブルを未然に減らせます。

故障症状と異音の見分け方

三方弁の不調は、ユーザー視点では「お湯の出が不安定」「ふろが沸かない」「自動が止まる」として自覚され、現場では「切替が完了しない」「中立で止まる」「選んだ側に流れない」といった実務的な現象で観測されます。典型は、湯張り開始が遅い・途中で止まる、追いだきで浴槽温度が伸びない、給湯運転中にふろ側配管が温まって蛇口温度が揺れる、といった症状です。異音の質も重要な手掛かりで、モーター連続音「ジー」は通電が続いている可能性、断続的な「カタカタ」はギア欠けや吸着・引っ掛かり、周期的な「ガリガリ」は減速機の損耗や弁体干渉を示すことがあります。さらに、エラー表示が出たり消えたりする「再現性の低い不具合」は、温度や流量、圧力条件次第で切替抵抗が閾値を跨ぐ状況が疑われ、周辺の逆止弁不良やフィルター閉塞が背景に潜むことも少なくありません。診断では、①運転モードと症状の組み合わせ、②異音の種類と発生タイミング、③配管の温冷パターン、④自己診断のログ有無、の四点を同時に押さえます。例えば、給湯は安定だが追いだきのみ不可なら、ふろ系統側の流路・弁座の汚れや弁体の片当たりを優先確認。逆に、すべてのモードで時々止まる場合は、アクチュエータ側の過負荷や電源電圧降下、コネクタ接触不良など電気的要因も視野に入れます。なお、温度の振れは混合弁の異常でも生じるため、三方弁だけに犯人を限定せず、温度制御系のセンサー精度や熱交換器の着熱状態も併せて観察すると誤診を避けられます。

固着とスケール付着の影響

固着は三方弁トラブルの中でも再発しやすい厄介な現象で、その主要因がスケール（炭酸カルシウム等の水垢）と腐食生成物の堆積です。硬水地域では温度上昇と減圧が繰り返される過程で析出が進み、弁体・シート・シャフト周りに微細な結晶が付着します。これにより作動開始・停止時の静摩擦が増し、微小な駆動力では動き出さない、あるいは中途で停止する状況が起きます。長期間使われない支線（暖房回路など）では、静置期間中に析出・乾燥・再析出が繰り返され、まるで接着したように固まることもあります。予防としては、季節の切り替わりに全モードを短時間ずつ動かす「定期作動」、吸い込みフィルターの定清掃、配管洗浄で堆積物を初期段階で排除することが有効です。水質改善の観点では、軟水化やスケール抑制デバイスの導入が再発率低減に寄与しますが、機器保証や材質適合に配慮して選定します。固着が疑われる現場では、弁軸の手動操作感を確認し、動き出しに段差感や戻りの渋さがあれば、清掃やユニット交換の判断材料になります。ただし、強制的な分解洗浄はシール損傷や再組付け精度不良のリスクが高く、メーカーが想定する保守手段は多くの場合ユニット交換です。清掃で一時的に改善しても、弁座やギアの摩耗は元に戻らないため、重要設備では予防保全として早期交換を検討します。再発抑制には、流量を極端に絞らず適正運転を保つこと、凍結や高温停滞を避ける配管断熱とドレン抜き、未使用期間の試運転を習慣化することが現実的で効果的です。

自己診断とエラーH54の要点

多くの給湯器・エコキュートには自己診断機能があり、三方弁の「位置が想定通りに変わらない」「駆動電流が閾値を超える」「フィードバック信号が規定時間内に到達しない」といった状態を検知してエラーを表示します。代表的に語られるコードのひとつがH54系ですが、同じコードでもメーカーやシリーズにより指す内容が異なる点が最重要ポイントです。例えば、ある機種では沸き上げ用三方弁の位置異常を示す一方、別の機種では循環系の流量不足やセンサー異常が同じコード帯で通知される場合があります。したがって、表示だけで断定せず、①発生タイミング（湯張り・追いだき・給湯・暖房のどのときか）、②一時的か再現性が高いか、③同時に出ている別コードの有無、④配管の温冷や異音など外観所見、を必ず併せて評価します。自己診断はあくまで「異常が生じた回路や条件のヒント」であり、原因の決め打ちは禁物です。実務では、ログ消去→再現試験→配線・コネクタ点検→フィルター清掃→逆止弁の作動確認→三方弁の駆動テスト、の順で切り分けると、誤交換のリスクを抑えられます。なお、最新版の意味付けや点検手順は取扱説明書・施工説明書・サービス資料で更新されることがあるため、作業前に公式情報を確認してください（参考：メーカー公式サポート）。

テスター電圧確認と手動試験

感電・漏水・機器損傷の恐れがあるため、電気計測や分解は有資格者が安全対策の上で行います。地域の法令やメーカーの施工基準を順守してください。

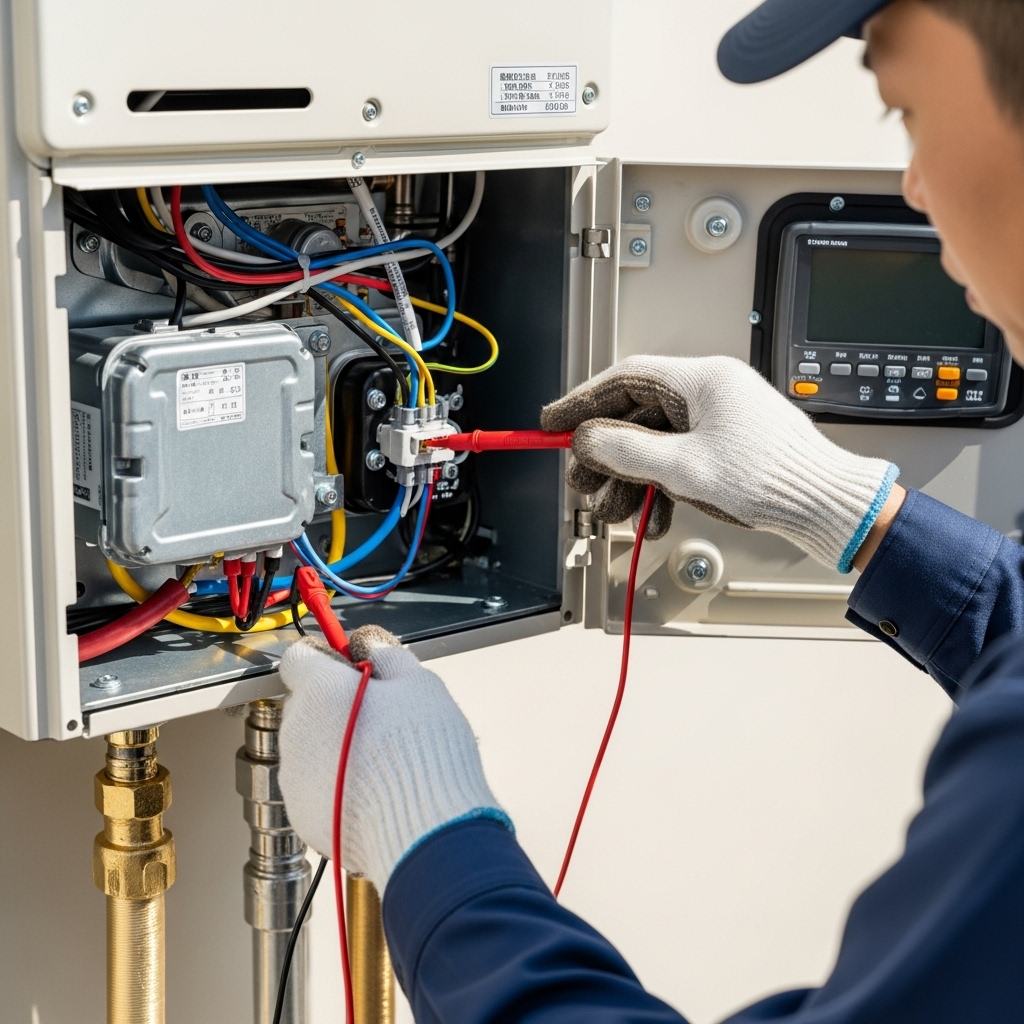

電気計測と機械試験は、三方弁の不良を「制御系」「駆動系」「バルブ本体」に切り分けるうえで最も再現性の高い方法です。必ず止水・断電・残圧抜きを行い、絶縁手袋・検電器・漏電遮断環境で実施します。まず、運転モードを切り替えながらアクチュエータ端子に所定の駆動が与えられているかを確認します。直流駆動なら極性と立ち上がり、交流やPWMなら周波数・デューティを含め、仕様範囲内であるかを観察します。続いて、位置検出がある場合はリミットスイッチの導通や可変抵抗の抵抗値変化が連続的であるかを確認し、断線や接点不良を除外します。電気的に問題が見当たらないのに動作が渋いときは、通電せずに弁軸を手動で回動・押し引きし、初動の引っ掛かりや戻りの遅さ、途中の段差感（ギア欠け・堆積物の干渉）を手触りで見極めます。あわせて、ハーネスの折損、カプラの緩み、筐体内結露の痕跡、グリスの劣化・飛散なども点検し、環境要因を除きます。計測では「電圧が出ている」だけで安心せず、負荷をかけた状態での電圧降下や電流の過大・過小も観察します。結果を時系列で記録し、症状発生の直前・直後の数値と合わせることで、判断の再現性を高められます。

給湯器三方弁の交換と対策

このセクションのナビ

三方弁の交換手順と注意点
費用相場と部品番号の探し方
保証範囲と業者選びのコツ
凍結対策と日常メンテナンス
まとめ：給湯器三方弁の要点

三方弁の交換手順と注意点

止水・断電・残圧抜き（安全確保）
筐体カバーを外し、三方弁位置と配線・配管の取り回しを確認

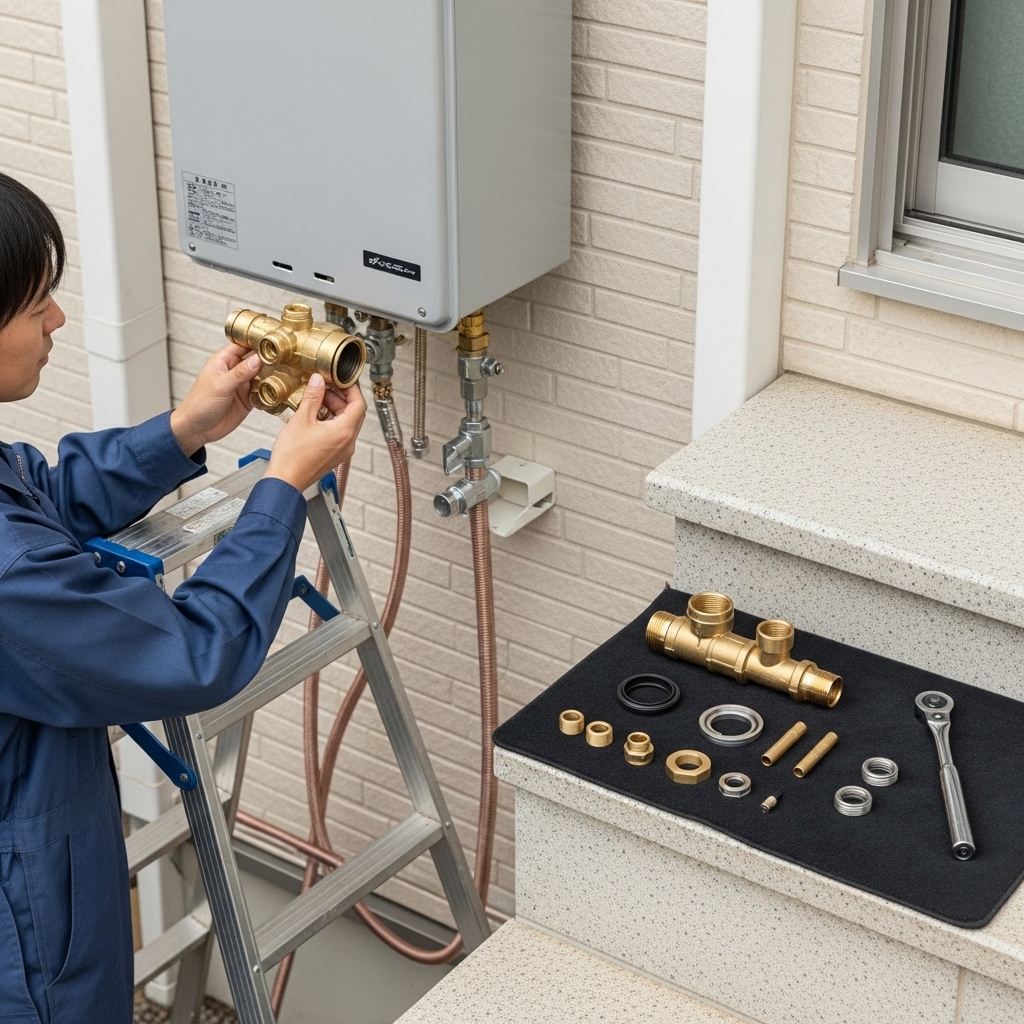

アクチュエータのコネクタやリンクを外し、漏水対策を行って配管部を分解
新旧部品の形状・Oリング・ガスケットを照合し、取付方向と位置決めを厳守
規定トルクで締結、通水・エア抜き後に漏れ・動作・エラー有無を点検

症状が残る場合は、逆止弁故障やフィルター詰まり、循環ポンプ不良などの周辺要因も併発していないかを再点検します。

費用相場と部品番号の探し方

三方弁の交換費用は「部品代」「作業工賃」「出張費・診断料」「付帯材（パッキン・Oリング・ブラケット類）」の合算で決まります。一般的な家庭用給湯器・エコキュートでは、部品代はアクチュエータ一体のユニットかバルブ本体単体かで幅が生じ、同一メーカーでもシリーズ・製造年次・在庫状況で金額差が出ます。工賃は作業難易度と所要時間に連動し、屋外壁掛けでアクセスしやすい場合と、寒冷地仕様の配管カバー・保温材を大きく外す必要がある場合とで差が拡大します。さらに、ドレン処理・養生・追加の漏水点検に時間を要する現場では、結果として総額が上振れしがちです。相場感を掴むには、見積段階で「部品名・部品番号・数量・単価」「工賃の算定根拠（作業時間×レートか、作業一式か）」「出張費・再訪費の有無」「交換後の動作点検範囲（試運転・漏れ点検・再調整）」を明細で提示してもらうのが有効です。なお、症状によっては三方弁の単独交換で完治しないケースがあるため、逆止弁・フィルター・循環ポンプ・基板の追診に備え、費用の“段階見積り（一次対応→必要時の追加）”を依頼しておくと、予算超過のリスクを抑えられます。
部品番号の特定は、機器の「型式銘板」「製造番号（シリアル）」「製造年月」を起点に、取扱説明書・施工説明書・部品カタログ（パーツリスト）で該当ユニットを突き合わせます。製造途中の改良で互換番号（更新品番）が付与されている場合があるため、旧番号で検索しても見つからないときは、メーカーサポートで現行互換の有無を確認します。併せて、同時交換推奨の消耗品（Oリング・パッキン）を漏れなく拾うこと、左右勝手・取付姿勢・コネクタ形状などの仕様差を照合して誤発注を回避することが重要です。ネット上の流通在庫は価格変動が大きく、保管状態も不明な場合があるため、保証や返品条件を含めた総合条件で比較検討すると安全です。

項目	目安（税込）	補足
三方弁アッセンブリ部品	8,000〜25,000円	メーカー・在庫で変動
交換作業工賃	12,000〜25,000円	難易度・所要時間で変動
出張費・診断料	3,000〜8,000円	地域・時間帯による
合計目安	23,000〜58,000円	部品単体交換の一般帯

保証範囲と業者選びのコツ

保証の基本は「メーカー保証（無償修理の適用条件）」「販売店保証（独自延長）」「施工業者の工事保証（施工不良是正）」の三層で考えます。製品の初期不良や早期故障が疑われる場合は、自己分解を行う前に購入先またはメーカー窓口へ連絡し、指示に従うのが原則です。ユーザー側の分解・改造・非純正部品の装着は、以後の無償適用外となる恐れがあるため避けます。保証外で修理する際も、正規サービス拠点や資格・保険加入が明確な業者を選定すると、作業品質とアフター対応の両面で安心です。
業者選びでは、①現地調査の有無と診断プロセス（切り分けの手順が論理的か）、②見積の透明性（部品番号・工数・付帯費の明記）、③リードタイム（部品取り寄せ・再訪のスケジュール）、④作業記録の提示（交換部位・測定値・エラー履歴の控え）、⑤万一の再不具合時の対応条件（無償/有償の境界）が評価ポイントです。複数社で相見積りを取る場合は、単純な総額比較だけでなく、診断の整合性・再発防止策の提案力を重視すると失敗が減ります。
また、寒冷地や硬水地域など環境要因が強いエリアでは、地域特性に精通した事業者が有利です。具体的には、凍結経路の弱点把握、配管断熱の施工癖、水質対策の実績などを確認します。最後に、作業後は交換部品の現物写真と型番、旧部品の返却可否、試運転時の温度・流量・エラー有無を記録として受け取り、保証書・領収書とともに保管しておきましょう。次回の診断・売却・保険対応時に“客観的な履歴”として力を発揮します。

凍結対策と日常メンテナンス

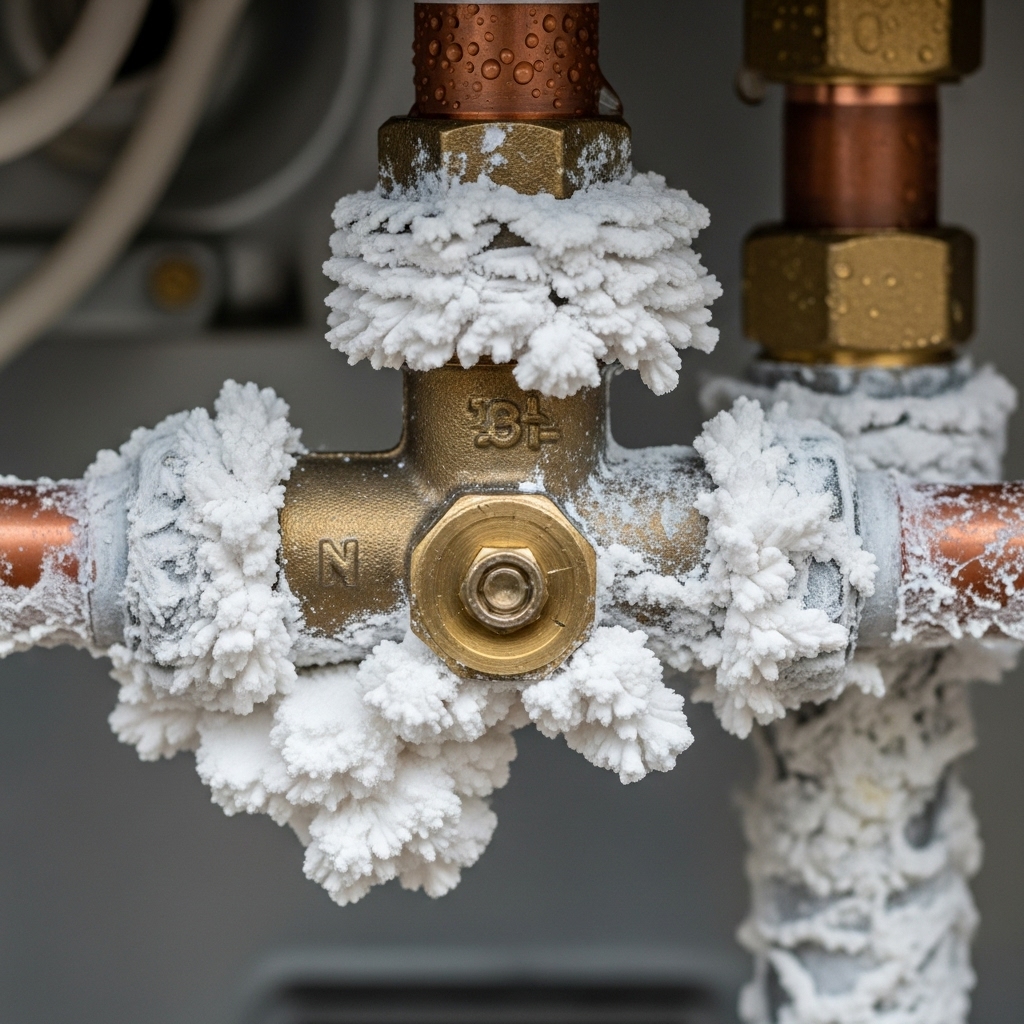

凍結は三方弁の可動部・シール部に大きなストレスを与え、解氷後にシール損傷や作動抵抗増大、微小漏れを招く代表的リスクです。基本対策は「保温・排水・循環」の三本柱で、具体的には配管の保温材・防湿テープの欠損補修、ドレン経路の確保、メーカー推奨の凍結予防運転（微小循環・ヒーター）を適切に設定します。厳寒予報時は、未使用回路（暖房系など）に短時間の予防運転を入れて、弁座周りの停滞水を動かすと固着抑制にも有効です。停電や長期不在が予想される場合は、取扱説明書に沿って通水・排水・電源設定を準備し、復帰時は目視漏れと異音の有無を確認します。
日常メンテナンスでは、吸い込みフィルターの定期清掃、配管・継手の滲み点検、運転モード切替の試験（暖房期の前後など）をルーティン化します。硬水地域では、スケール抑制（軟水化やスケール低減デバイス）の導入を検討し、機器材質や保証条件と適合する方式を選びます。三方弁は分解清掃よりユニット交換が前提の設計が多いため、症状が軽微でも“だまし運転”を長引かせず、早めの診断と交換計画で突発停止を避けるのが合理的です。さらに、運転音・切替音・配管の温冷パターンを日頃から把握しておくと、わずかな違和感（切替の遅れ、断続音の増加）を早期に検知できます。保守点検を依頼する際は、季節要因（凍結・結露）や生活パターン（入浴時間帯・使用流量）を共有し、現場再現性の高い条件で試運転してもらうと、再発防止に直結します。
