給湯器壁掛け下地の失敗回避と設置距離の実践

2025年10月20日 [設置・工事]

給湯器の壁掛け設置では、下地の強度確認や可燃物からの離隔（機器と可燃物の最小距離）、開口部との位置関係など、多岐にわたる条件を満たす必要があります。本記事では、給湯器壁掛け下地の考え方と失敗を避ける実務の手順を、施工基準の一般的解釈に沿って整理します。新設・交換のどちらにも使えるチェックの観点をまとめ、現場で迷いがちな寸法・固定・下地補強の判断を実践的に解説します。

壁掛け給湯器の設置基準と可燃物離隔の考え方が分かる
排気方向や開口部との距離など、位置決めの実務ポイントが分かる
下地探査と壁材別（サイディング・ALC・モルタル）の固定方法が分かる
振動・強風・積雪・ドレンなど、失敗を避ける補助対策が分かる

設置基準と可燃物離隔

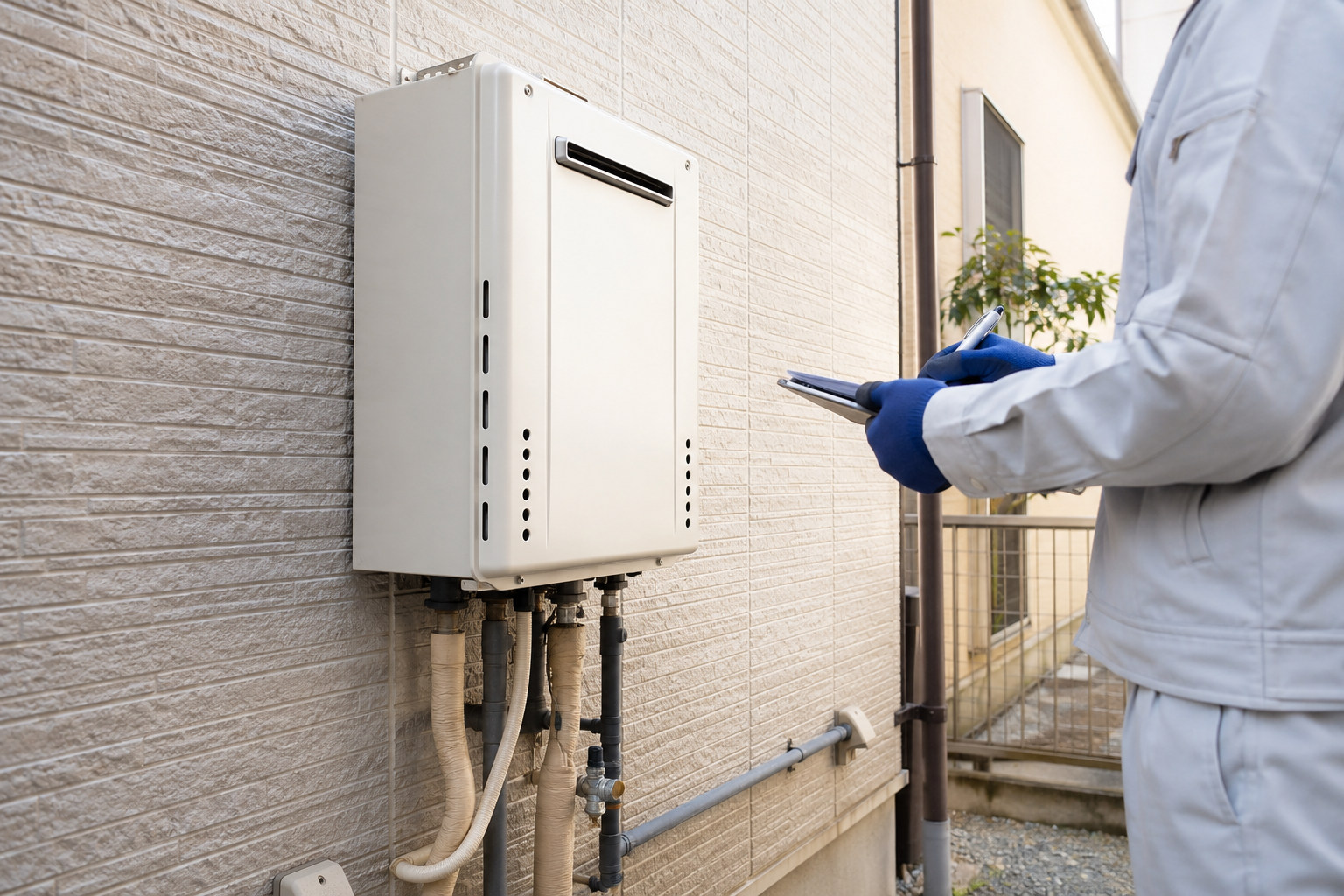

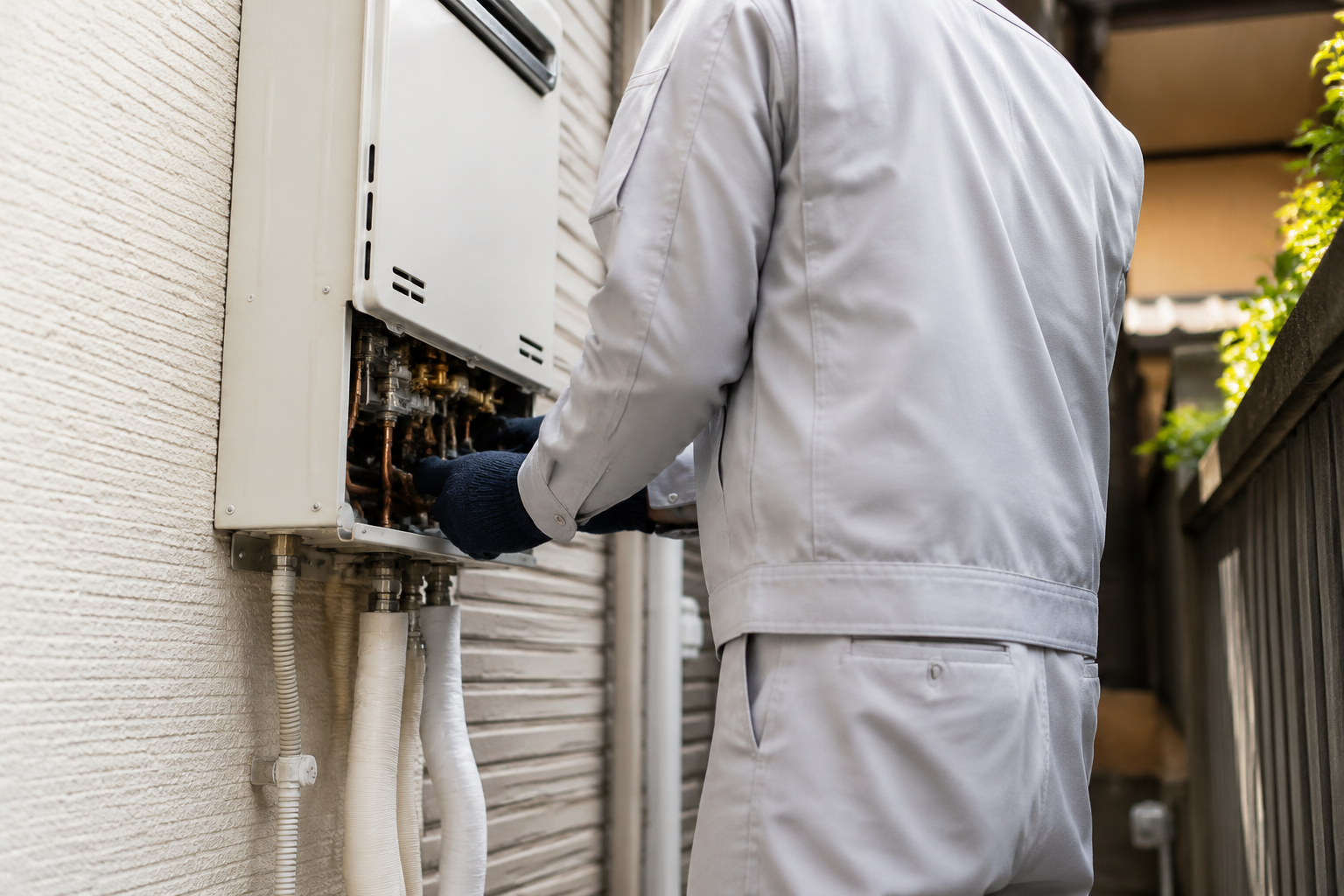

壁掛け給湯器の設置判断は、まず「機種ごとの施工説明書」を一次情報として読み解くことから始まります。可燃物離隔（可燃物から機器まで確保すべき最小距離）は、側面・上方・前方・排気口周囲で個別に規定され、同じ号数でも排気方式や外装構造の違いで数値が変わるのが通例です。離隔は火災や焼損のみならず、塗装の変色・配線被覆の劣化・植栽の傷みなど、長期的な不具合を回避する目的もあります。現地では、庇（ひさし）や雨樋、外壁の凹凸、配管カバー、屋外コンセント、樹脂サッシなど「可燃要素」を一覧化し、最短距離が基準値を下回らないかを立体的に確認します。離隔が不足する場合は、遮熱板（放射熱を反射する金属板）や防熱カバーの追加、設置位置の移設で対処します。

建物の仕様上どうしても離隔が確保しにくい場合、取付板のオフセット（下地から機器を離す）で熱の回り込みを抑える方法もありますが、風の抜けや排気の偏流が起きることがあるため、他条件とのトレードオフ評価が欠かせません。前方空間は点検・交換作業の安全確保の観点から、規定寸法に余裕を持たせるのが実務的です。なお、法律の条文解釈よりも、最終判断はあくまでメーカーの施工説明書に従うのが原則です。最新の技術資料はメーカー公式サイトから取得し、型式・製造番号と一致するものを参照してください（例：リンナイ公式サイト）。

確認観点	実務の着眼点
側方離隔	袖壁・雨樋・配管カバー・電線モールとの最短距離を採寸
上方離隔	庇・ベランダ下面・軒天材（可燃）・防鳥ネットとの距離を確認
前方空間	点検扉の開閉、配管着脱、交換時の仮置きスペースを想定
排気口周囲	植栽・樹脂建材・塗膜の熱影響、スス堆積の可視化

離隔不足のまま運転すると、火災・焼損・変色・臭気トラブルのリスクが高まります。数値の「推測」はせず、必ず施工説明書の該当表で確認してください。

排気方向と開口部距離

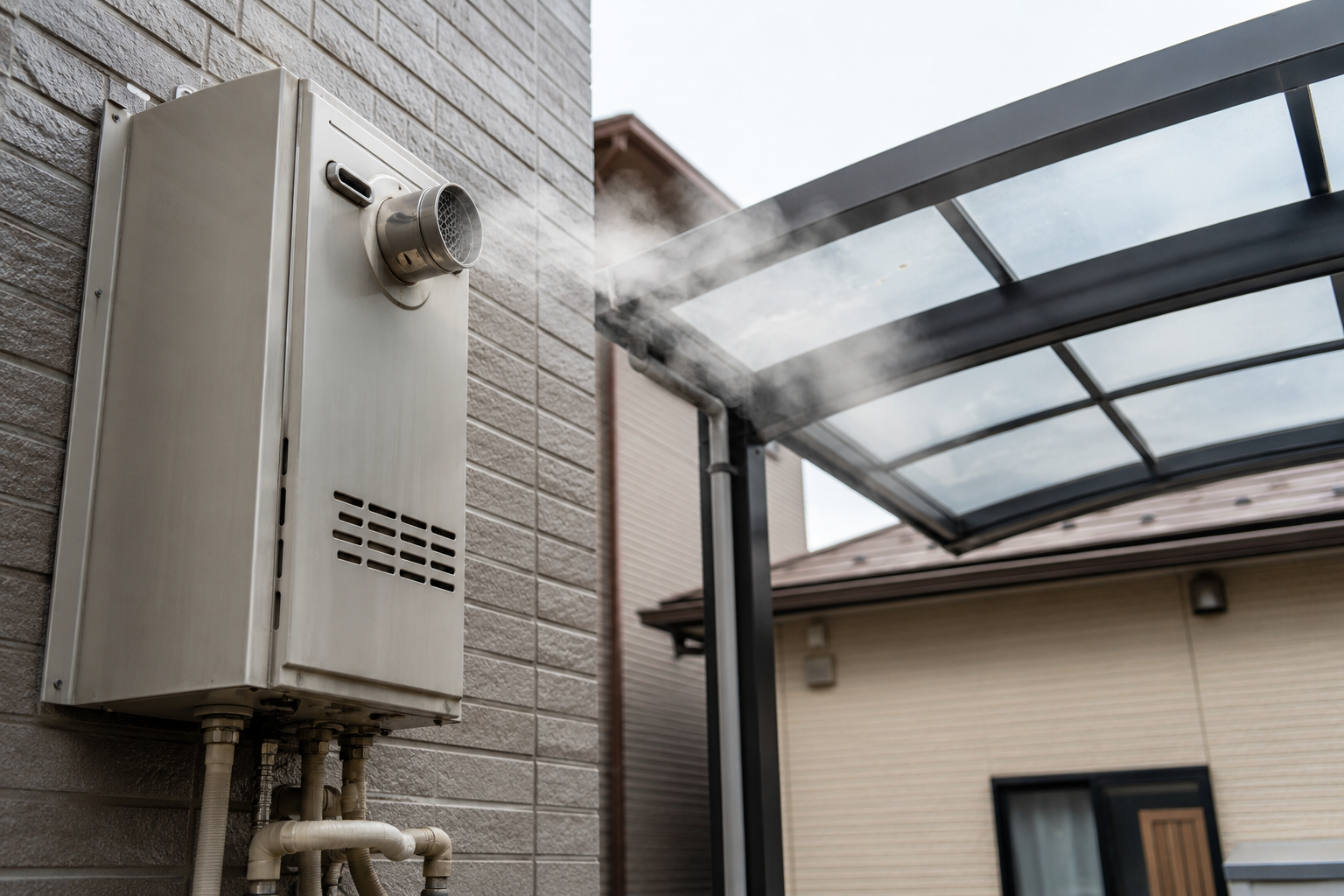

排気方向は前方・上方・斜め前方など機種で異なり、窓（可開口）、給気口、換気扇フード、近接バルコニー、人の常時滞留位置といった開口部・生活動線からの距離が細かく設定されています。排気が屋内へ再流入すると、一酸化炭素事故の危険だけでなく、腐食性成分による金属部材の劣化、外壁の汚れ、近隣への臭気苦情にもつながります。図面上で平面距離だけを見て判断するのは危険で、庇・袖壁・コーナー部がつくる「風の溜まり」と上昇気流の影響を踏まえ、立面（高さ関係）も含めて評価するのが安全です。特にベランダやPS（パイプスペース）内は滞留しやすく、製品によっては設置禁止または別条件が付くため注意します。

判断を確実にするには、(1)同一面内の距離、(2)直角方向の距離、(3)上下階の開口部との高低差、(4)隣地境界からの排気拡散、を順に洗い出します。必要に応じて排気方向を変えるアタッチメントの採用や、防風板で吹き戻しを抑制する対策を検討しますが、付属部材の追加は離隔・保守空間・重量バランスにも影響するため、総合的にチェックします。近年は高効率機の普及に伴い排気温度が低めでも水分が多く、冬季に可視化されやすいことから、隣接窓や洗濯物への影響評価も欠かせません。

開口部距離は「同一階」「上下階」「直角方向」で異なる条件が設定されることが多く、表の読み間違いが典型的なミスです。機種別の表記揺れにも留意しましょう。

本体高さと作業空間

本体中心高さは「配管の成立性」「凍結・積雪・泥はねリスク」「点検・交換時の安全性」を同時に満たす中庸点で決めます。低すぎれば飛雪・泥はね・草木の干渉を受けやすく、ドレン（凝縮水）の勾配確保も難しくなります。高すぎれば交換時に脚立・足場が必要となり、配管の曲げ半径が厳しくなって内面応力や騒音の原因になります。既設配管の立ち上がり・壁内の胴縁位置・室内リモコンケーブルの取り回し・コンセント位置を総合して、前方の作業空間（人が正対して工具を扱える幅・奥行）を確保しましょう。

実務では、(1)既存配管に無理な継手増設をしない高さ、(2)地面からの最小高さを地域の積雪・冠水履歴で補正、(3)ドレン勾配の取りやすい向き・経路、(4)前方に600mm程度以上の安全作業域の確保、を意識するとトラブルが減ります。さらに、交換サイクル（一般に10～15年前後を想定）で将来の上位互換機に置き換える可能性を踏まえ、上方・側方に余裕のある位置に設定しておくと、次回の更新作業がスムーズです。点検口の確保、扉や雨戸の開閉干渉、屋外照明の配置など、日常動線とのバッティングも事前に洗い出しておくと安全性が高まります。

振動・共振対策の要点

壁掛け給湯器の運転時には、点火・燃焼・送風・停止に伴う微小な周期振動が必ず発生します。これ自体は小さいものの、壁体・下地・取付金具・配管・化粧カバーが連成すると、特定の周波数帯で増幅し耳障りな共振音となります。対策の基本は「点支持から面支持へ」「硬結合の一本化」「共振源の分離」の三原則です。まず、取付板や受け板を介して荷重と振動を面で分散させ、ビス本数と配置を左右対称・上下バランス良く計画します。芯を外した片締めや、細すぎるビスでの高トルク締結は、孔縁破壊や金属疲労を誘発し逆効果です。次に、機器と下地の間にゴム系緩衝材を挟む場合は、柔らか過ぎると低周波で揺すられるため、硬度・厚み・設置点数の組み合わせで固有振動数を可聴域から外す設計にします。配管は壁面で過剰にクランプせず、必要位置のみで固定し、金属同士の接触部には薄い防振シートや絶縁ブッシュを併用します。金属サイディングや軽量パネルでは板鳴りが出やすいので、胴縁芯を確実に捉え、化粧カバーのジョイント部・ビス座面のがたつきをフェルトワッシャや座金で抑えます。屋外コンセントボックスや電線モールが近接する場合、それらが共振板となる例もあるため、離隔を確保し固定点を縦方向にずらして同調を避けると効果的です。完成後は点火・燃焼・高負荷・停止の各モードで振動と音源を確認し、周波数が変わる条件（風、負荷、外気温）の違いでも再チェックして微調整を行います。

強風・積雪・凍結対策

外部環境によるトラブルは、設置位置の選定と付加部材の最適化で大きく減らせます。強風地域では、前面パネルや吸排気部に風圧・負圧が交互に作用し、燃焼の安定性や異音に影響します。袖壁・隅角部・狭小通路は吹き戻しが発生しやすく、防風板や排気方向変更アタッチメントの併用で流れを制御しますが、付加部材が増えると離隔・保守空間・重量が変わるため、固定強度と点検可用性を同時に見直します。積雪地域では、屋根からの落雪直撃と吹き溜まりに注意し、落雪線の外側で前方空間を広めに確保し、地際は泥はね・凍上の影響を避ける高さ設定とします。凍結対策は「保温材の連続性」「ドレンの勾配・排水先」「止水時の排水性」の三点が重要です。高効率機のドレンは低温で凍結しやすいため、保温厚みをドレンホース端まで途切れさせず、必要に応じて自己温度制御型ヒーターを併用します。排水先は雨水・汚水系の取り扱いルールを確認し、勾配不良や袋小路で滞留させないルートを確保します。海沿い・塩害地域では、ステンレス・溶融亜鉛めっきなど耐食性の高い金具と防錆ワッシャを選定し、切断面・穴縁には防錆処理を施します。さらに、取付後の季節点検を習慣化し、強風後のビス緩み・シーリングの割れ・ドレン外れを目視確認すると、長期のトラブルを未然に防げます。詳細な季節別の注意点はメーカーの施工説明書や技術資料の該当章を参照してください（例：ノーリツ公式サイト）。

DIY不可範囲と資格要件

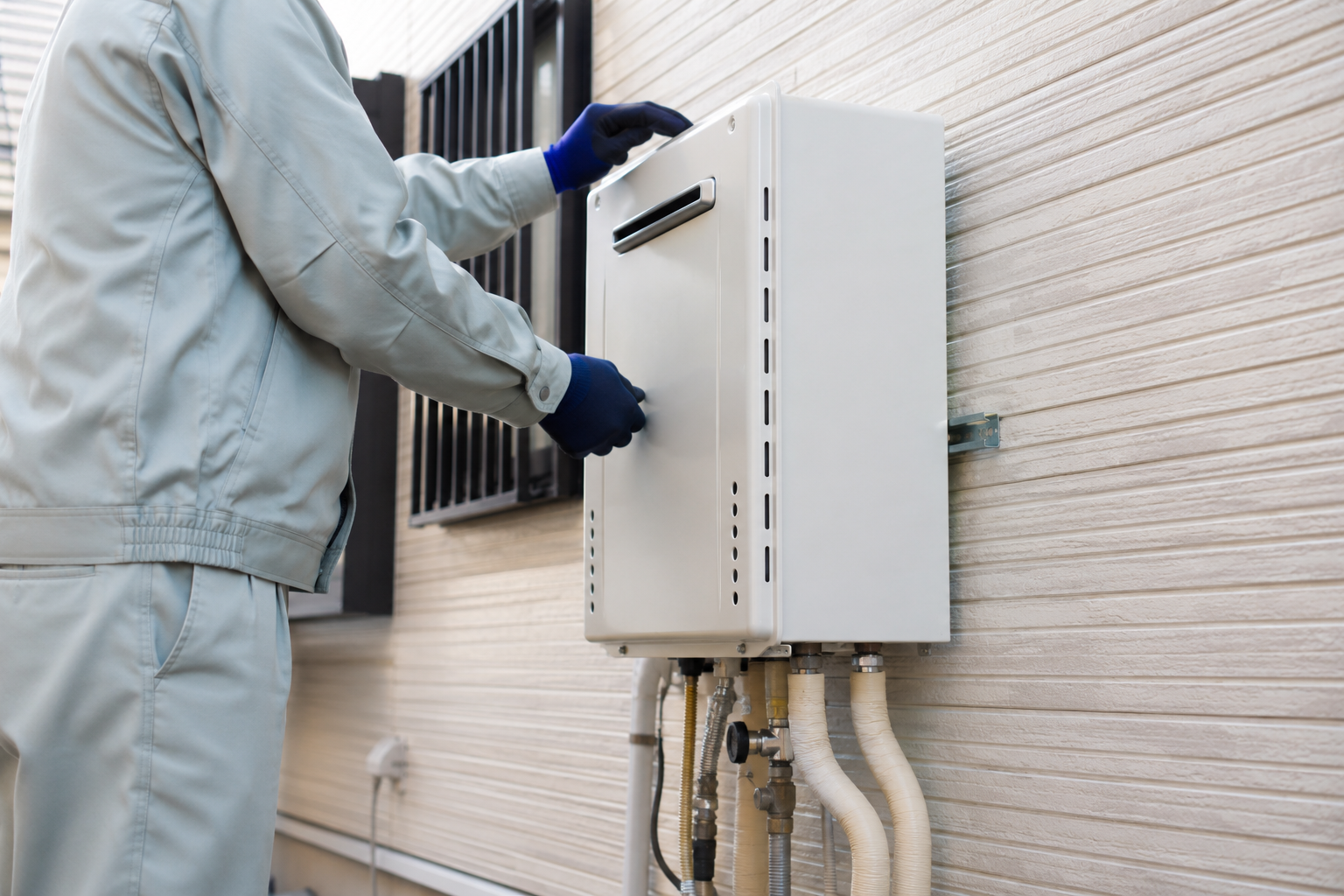

壁体側の下地補強や受け板設置は大工・多能工の領域で対応可能な場合がありますが、ガス機器の接続・気密試験・燃焼調整・一酸化炭素の安全確認は有資格者による施工と最終確認が前提です。法令・業界規程では、可とう管や鋼管の接続、ガス栓の開閉、燃焼機器の試運転・排気安全の評価などは資格要件に該当し、無資格で行うと重大事故や保険・メーカー保証の対象外となる可能性があります。DIYで許容される範囲を検討する場合でも、(1)壁下地の強度計算やアンカー選定の整合、(2)貫通部の防火・防水ディテール、(3)電源の屋外用防雨型器具・接地極の確保、(4)リモコン配線の極性・延長距離の遵守、といった周辺条件が満足できるかを事前にチェックしてください。最終的なガス接続と燃焼試験は、施工業者の作業計画に組み込み、機器本体の設置写真・下地の固定状況・アンカー仕様・貫通部の納まりが分かる記録を残して引き渡すと、保証手続きや将来のメンテに有用です。なお、既存機の撤去後に判明する下地不良（腐朽・錆・空洞化）や、配管位置の不整合に伴う追加工事は見積外となりやすいため、現地調査時点でリスクシナリオを共有し、追加費用と工期の取り扱いを合意しておくと紛争予防に役立ちます。安全確保と保証維持の観点からは、計画立案から試運転・引き渡しまで一貫した施工体制を選定するのが実務的です。

給湯器壁掛け下地の施工手順と注意点

下地位置マーキングと探査
サイディング壁の固定方法
ALC壁の補強と適合アンカー
モルタル壁の強度確認手順
合板受け板の材質と厚み
エコジョーズのドレン計画
まとめ：給湯器の壁掛け下地

下地位置マーキングと探査

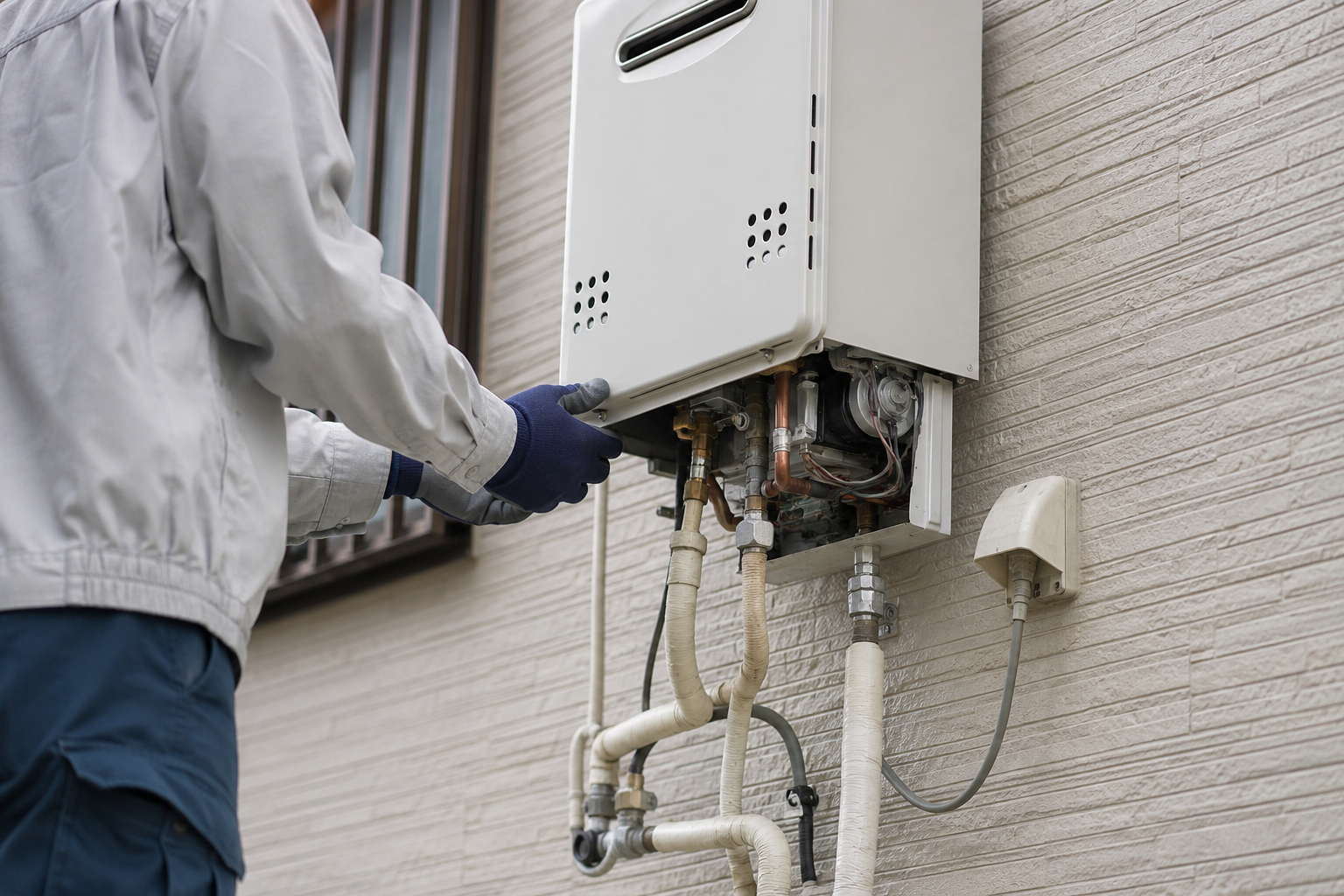

下地の取り逃しは、抜けや緩み、共振増幅など多くの不具合の起点となります。探査は単一手段に頼らず、物理的・電磁的・論理的な複数のアプローチを組み合わせると精度が上がります。物理的には、外装の目地割付・釘頭の痕跡・既存ビス列から胴縁の方向とピッチを推定します。電磁的には、スタッドファインダー（容量式・レーダ式）で複数回トレースし、周辺5～10cmの範囲で往復走査して最大値の帯を芯とみなします。磁石で金物やビス頭の位置を拾い、機器の縦横の中心線を墨出しして交点の整合を確認します。論理的には、モジュール外壁（303mm等）や間柱ピッチ（一般に455mmまたは303mm）と窓位置・開口補強の関係を踏まえて、芯位置の確率分布を絞り込みます。

マーキング時は、水平器またはレーザーで基準線を設定し、外壁の反りや下地のねじれを取付板の座りで吸収できる位置を選定します。試し孔は最小径で実施し、粉の色・手応え・奥行で下地材を推定したうえで、本穴へ拡径します。空洞壁の可能性がある場合は、内視鏡（ファイバースコープ）で中空層・断熱材・防水紙の位置を確認すると、貫通後のディテール設計が容易です。雨仕舞いに配慮し、貫通位置は水平目地の直上を避け、上端に逆水止めのシーリング・面材側には防水テープを併用します。電線モール・屋外コンセント・既存配管など金属要素が近接する場合、探知器が誤検出しやすいため、距離を空けて再測・別経路からのトレースでクロスチェックします。最終的には、(1)下地芯の座標、(2)有効ビス長と下穴径、(3)貫通部の防水ディテール、(4)外装の補修方法、を施工メモとして残し、交換や点検時に再利用できるよう写真記録を添えます。

サイディング壁の固定方法

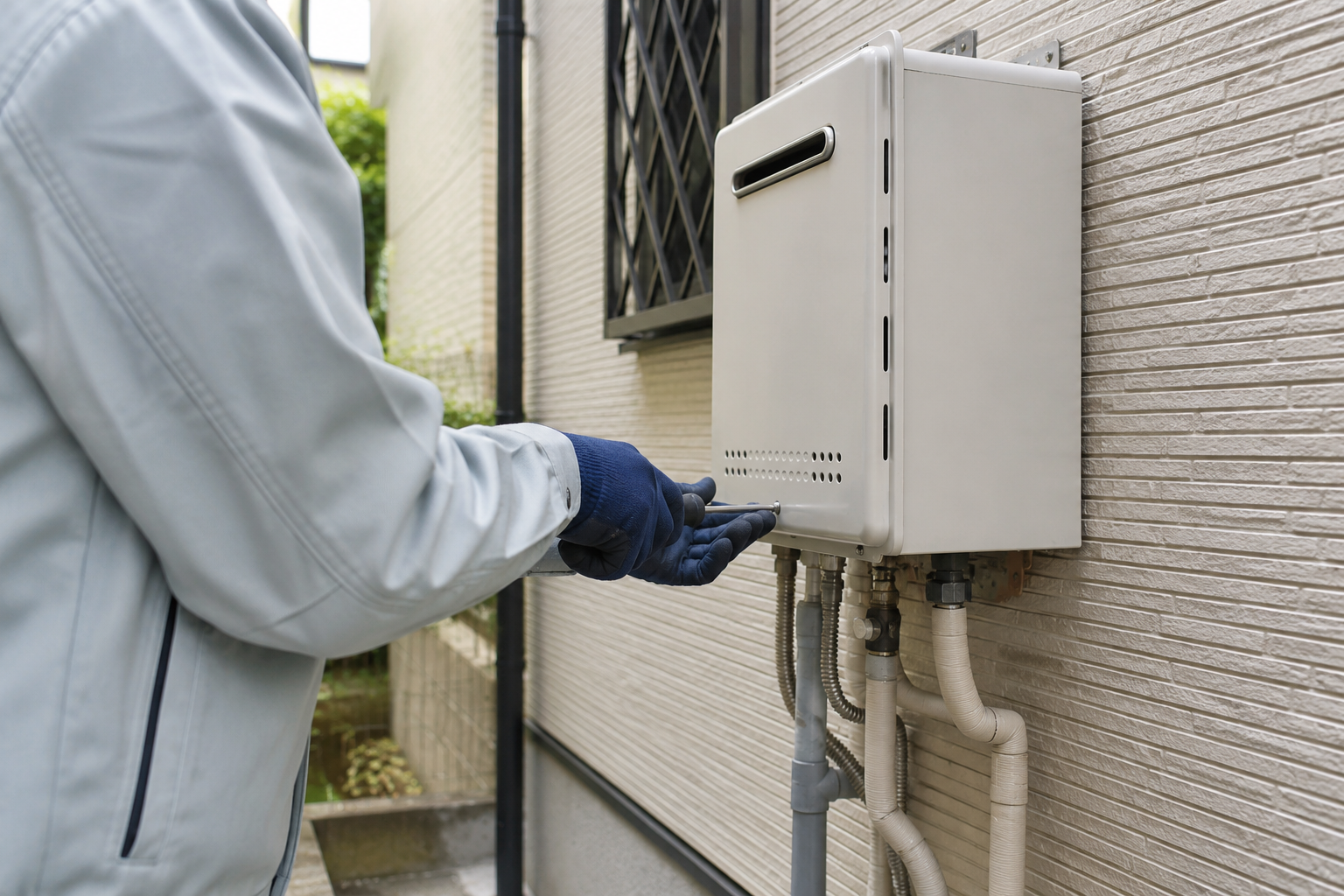

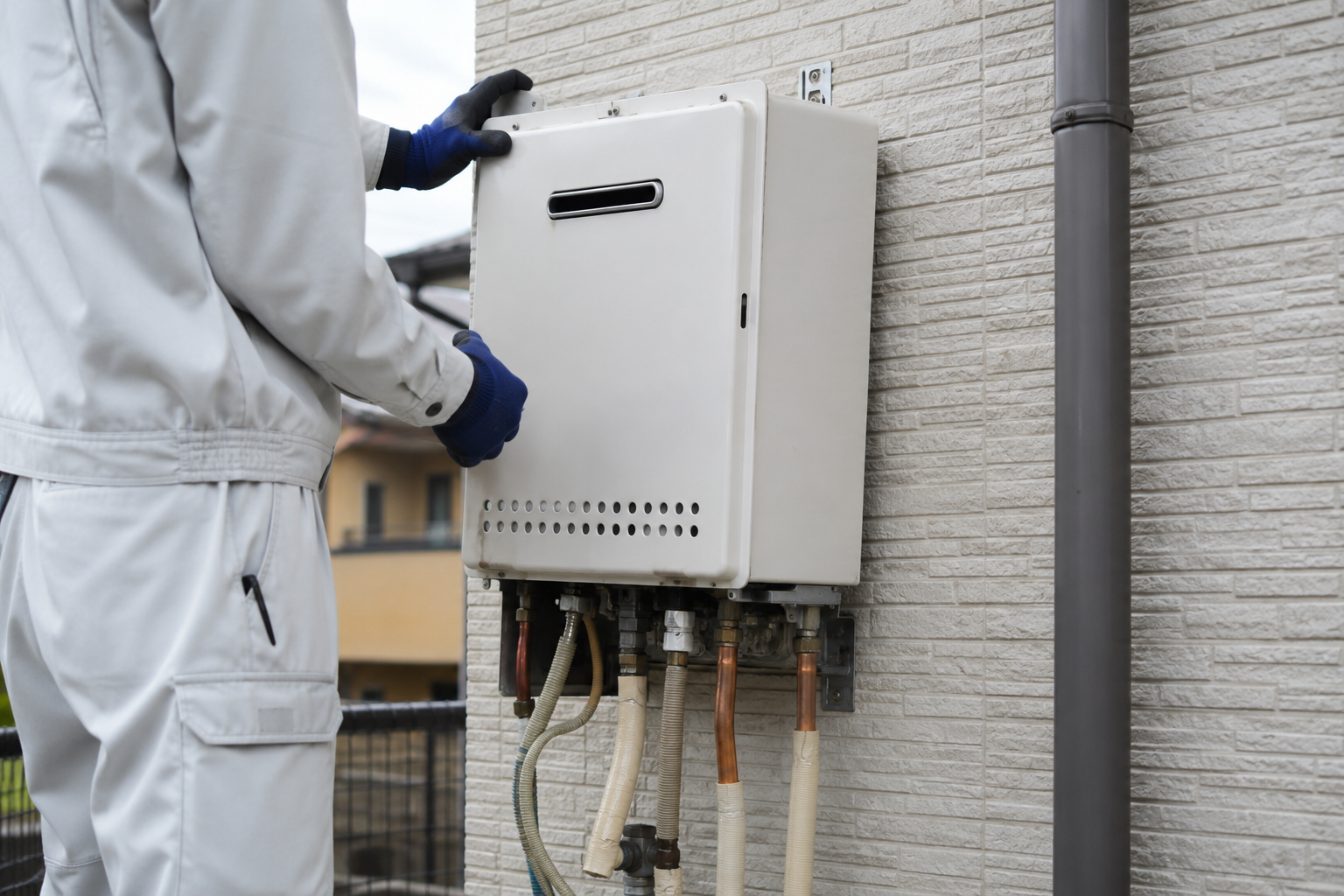

窯業系サイディングの場合、基本は胴縁（木または軽量形鋼）への直接固定です。取付板のビス位置は、胴縁芯に対し左右対称・上下段で偏りのないパターンとし、端部からの最小離れ（エッジディスタンス）とピッチを守ります。ビス材質は屋外用に耐食性の高いステンレスSUS304/410や溶融亜鉛めっきを選定し、座金付きで面圧を分散します。中空層が厚い金属サイディングや外断熱パネルでは、胴縁芯まで届く有効長を確保しつつ、座屈しないスリーブやトグラー系アンカーの併用で保持力を補います。いずれもメーカーの取付板指示に合わせ、ねじ径・下穴・締付トルクの管理が必要です。

開口部周りでは、補強が入って胴縁ピッチが乱れていることが多く、芯を外しやすい領域です。探査で芯が拾えない位置は、合板受け板をサイディングの上から追加し、面支持に切り替えます。受け板は耐水性のある構造用合板（12～18mm目安）または金属プレートとし、周囲をコーキングで止水、露出部は化粧カバーで納めます。貫通部は、外壁側に水返し形状のシーリングを設け、透湿防水シートの切れ目は防水テープで復旧します。金属サイディングでは、薄板の板鳴り対策として、取付板と外装の間に薄手の防振シートやフェルトワッシャを挟み、共振点をずらすと効果的です。電蝕を避けるため、異種金属の直接接触を避け、スペーサや絶縁ワッシャを介す配慮も有効です。最後に、配管カバーの固定ビスは排気・吸気の流れを阻害しない位置に限定し、ドレンホースはカバー内で勾配を確保したうえで、端部が風で舞わないようクランプ・シールで整えます。

ALC壁の補強と適合アンカー

ALC（軽量気泡コンクリート）は軽量・断熱性に優れる一方、局所的な引抜きに弱い性質があるため、一般的なプラグや木ねじでは保持が不足しがちです。専用の拡張アンカー（例：ALC用ビッグアンカー等）や、樹脂カプセル／注入式のケミカルアンカーを適材適所で使い分けます。選定の要点は、(1)有効埋め込み長さ、(2)縁端距離、(3)最小ピッチ、(4)設計引抜き耐力の確認です。施工では、指定下穴径で「回転のみ」で穿孔し、叩き込みによる孔縁破壊を避けます。粉塵はブロア・ブラシで確実に除去し、ケミカルの場合は孔内の乾燥・温度条件・養生時間を守ります。拡張アンカーは過大トルクで母材を圧壊しやすいため、トルク管理と試験締めで座りを確認し、取付板全体で荷重を分散させます。

表面が脆弱なALCでは、ステンレス金枠（取付フレーム）や厚めの受け板を併用し、点支持から面支持へ切り替えると振動・引抜き双方に余裕が生まれます。外装仕上げが塗装系の場合、排気熱・紫外線で塗膜が劣化しやすいため、離隔の確保と遮熱板の追加も検討します。貫通部は、ALCの気泡構造ゆえ毛細管吸水が起こりやすく、孔内に止水処理を丁寧に施すことが重要です。具体的には、シーリング材を三面接着にしないようボンドブレーカーを使い、外側は水返し形状、内側は止水パッキンで二段構えとします。塩害地域では、アンカー・ビス・座金とも耐食材を選び、切断面や孔縁に防錆塗布を追加します。完成後は、1シーズン程度の運転で緩みやシーリングの痩せがないか点検し、必要に応じて再増締め・打ち増しを行うと長期安定性が高まります。ALC専用アンカーの詳細条件は製品カタログや技術資料の更新に伴い見直されることがあるため、実機施工前に最新版を確認してください。

モルタル壁の強度確認手順

モルタル塗り外壁は見た目が均一でも、下地（ラス板・合板・コンクリートブロック・RC・ALC等）の種類によって保持力が大きく異なります。最初に、既存ビスやクラックの走り方、目地・開口部の補強痕跡から下地の目安を立て、最小径の試し孔で粉の色と感触（砂質・粉状・粘り気）を確認します。ラスモルタルでは金属ラスに触れる独特の手応えがあり、薄塗り層の背後に合板や間柱があるケースもあります。孔縁が欠けやすい場合は回転数を落とし段階的に拡孔、打撃を避けて母材損傷を最小化します。強度が不確かな部位へは点支持での直固定を避け、柱・胴縁芯を確実に捉える位置にビスを寄せる、または受け板を介した面支持へ設計変更します。

アンカー選定は、(1)下地種別に対する適合、(2)有効埋め込み長さ、(3)縁端距離・最小ピッチ、(4)想定荷重（自重＋操作荷重＋風荷重＋地震時増分）を満たすことが前提です。中空の可能性がある場合はトグラー系、硬質下地にはメカニカルアンカー、脆弱部にはケミカル系を検討します。モルタル層のみで保持しないこと、面材の層間剥離を誘発しないことが実務上の鉄則です。貫通部は防水紙の切欠きを最小化し、外側は水返し形状のシール、内側はバックアップ材を用いた二段止水で毛細管吸水を抑えます。既存クラックがある場合はUカット・シール等で先行補修し、アンカー孔がクラック端を起点に延長しないようエッジディスタンスを確保します。最後に、締付トルクの管理と増し締め再現性を担保するため、座金やスプリングワッシャを併用し、取付板全体で荷重を分散させて局部応力を避けると、長期の緩み・音鳴りを抑制できます。

合板受け板の材質と厚み

受け板は「点支持→面支持」へと力の流れを変える根幹部材です。屋外で長期使用する前提から、耐水性能の高い構造用合板（例：特類・JAS表示）または耐食金属プレート（SUS・溶融亜鉛めっき鋼板）を候補にします。合板の場合の厚みは、機器重量・ビス本数・支持スパン・下地剛性で決まりますが、一般的な住宅外壁であれば12～18mmが目安です。薄すぎると座屈・めり込みでトルク再現性が落ち、厚すぎると段差納まりや周辺役物との干渉が増えます。外装との取り合いは、受け板外周をコーキングで止水し、上端は水返し形状を付けて降雨時の回り込みを防ぎます。見付けは化粧カバーや見切り材で意匠的に隠し、熱で伸縮する材（樹脂カバー等）とはクリアランスを確保して干渉音を避けます。

固定は「受け板⇔下地」「取付板⇔受け板」を別系統で最適化します。下地側には胴縁・間柱芯へ木ねじ／コーチスクリューを適正ピッチで配置し、取付板側は座金付きのタッピンまたはボルトで面圧を分散します。異種金属接触による電蝕を避けるため、SUSと溶融亜鉛めっきの直結部には絶縁ワッシャや塗装で介在層を設けると安心です。防振目的で薄手のゴムシートを受け板背面に全面ではなく点在配置すると、必要なせん断剛性を保ったまま共振ピークをずらせます。防火・防水の観点では、貫通位置を水平目地直上に設けない、切欠き部の防水テープ復旧を徹底する、固定後24時間は降雨に曝さない等の運用を徹底します。将来交換時の再利用性を高めるため、(1)ビス径・長さ、(2)座層構成（座金・ワッシャ・ブッシュ）、(3)トルク値、(4)周囲止水仕様を記録し、機器本体の取扱説明書と併せて保管しておくと、保証対応や次回更新がスムーズです。

エコジョーズのドレン計画

高効率給湯器（いわゆるエコジョーズ等）は燃焼過程で凝縮水（酸性ドレン）を発生します。計画の要点は「連続した勾配」「凍結リスク低減」「適切な排水先」「保守性」の四点です。まず、機器のドレン出口から排水系まで、途切れなく下り勾配を確保し、たるみやサイフォン状の溜まりを作らないルートを設計します。屋外露出部は保温材で連続被覆し、寒冷地や日陰・北面では自己温度制御型ヒーターの併用を検討します。酸性度は機種・運転条件で変動するため、メーカー指定の中和器（中和剤カートリッジ）の有無・交換サイクル・取付姿勢を確認し、点検時のアクセス空間を残します。排水先は雨水系・汚水系の地域ルールや建物設備の方針に従い、たとえば庭土への垂れ流しや隣地への流出、凍結で路面が滑るような吐出は避けるのが実務です。勾配不足が避けられない場合はドレンアップ装置を検討できますが、停止時の逆流・凍結・騒音の増加を伴うため、まずは重力排水の成立を優先します。

施工では、ドレンホースの端末を雨水の飛散が少ない位置に固定し、風で舞わないようクランプ・バンドで保持します。接続部は差し込み長さを確保し、防水テープ・バンドで脱落を防ぐとともに、メンテ時に着脱できるよう過剰な接着は避けます。屋内ルートを通す場合は、防露対策を行い、結露滴下が内装・電気設備に及ばないようドレンパン・受け皿の併設も検討します。冬期は排気に含まれる水蒸気が冷えて可視化・着氷しやすく、近接する窓・庇・手すりへの滴下が苦情の原因となるため、位置と向きの最終調整が肝要です。詳細は機種別の施工説明書とドレン処理の技術資料を参照し、最新版で条件を確認してください（例：リンナイ公式サイト）。
